13.1 Pr
incipi g
ener
ali r
elativi ai cicli di tastat
ur
a
Cicli di tastatura nei modi operativi
Funzionamento e Volantino elettronico
Il TNC mette a disposizione nei modi operativi Funzionamento
manuale e Volantino elettronico dei cicli di tastatura che consentono:
 la calibrazione del sistema di tastatura
 Compensazione di posizioni oblique del pezzo
 la definizione origine
Cicli di tastatura per la modalità automatica
Oltre ai cicli di tastatura gestiti nei modi operativi Funzionamento
manuale e Volantino elettronico, il TNC mette a disposizione numerosi
cicli per le più svariate possibilità d'impiego del tastatore in modo
automatico:
 Calibrazione del sistema di tastatura digitale
 Compensazione di posizioni oblique del pezzo
 Impostazione delle origini
 Controllo automatico del pezzo
 Misurazione automatica degli utensili
L'impiego del sistema di tastatura viene programmato nel modo
operativo Editing programma con il tasto TOUCH PROBE. Utilizzare i
cicli di tastatura con numeri superiori a 400, così come i più recenti cicli
di lavorazione, e utilizzare parametri Q quali parametri di trasmissione.
I parametri che vengono utilizzati dal TNC in diversi cicli con la stessa
funzione, hanno sempre lo stesso numero: ad es. Q260 è sempre la
distanza di sicurezza, Q261 è l'altezza di misura ecc.

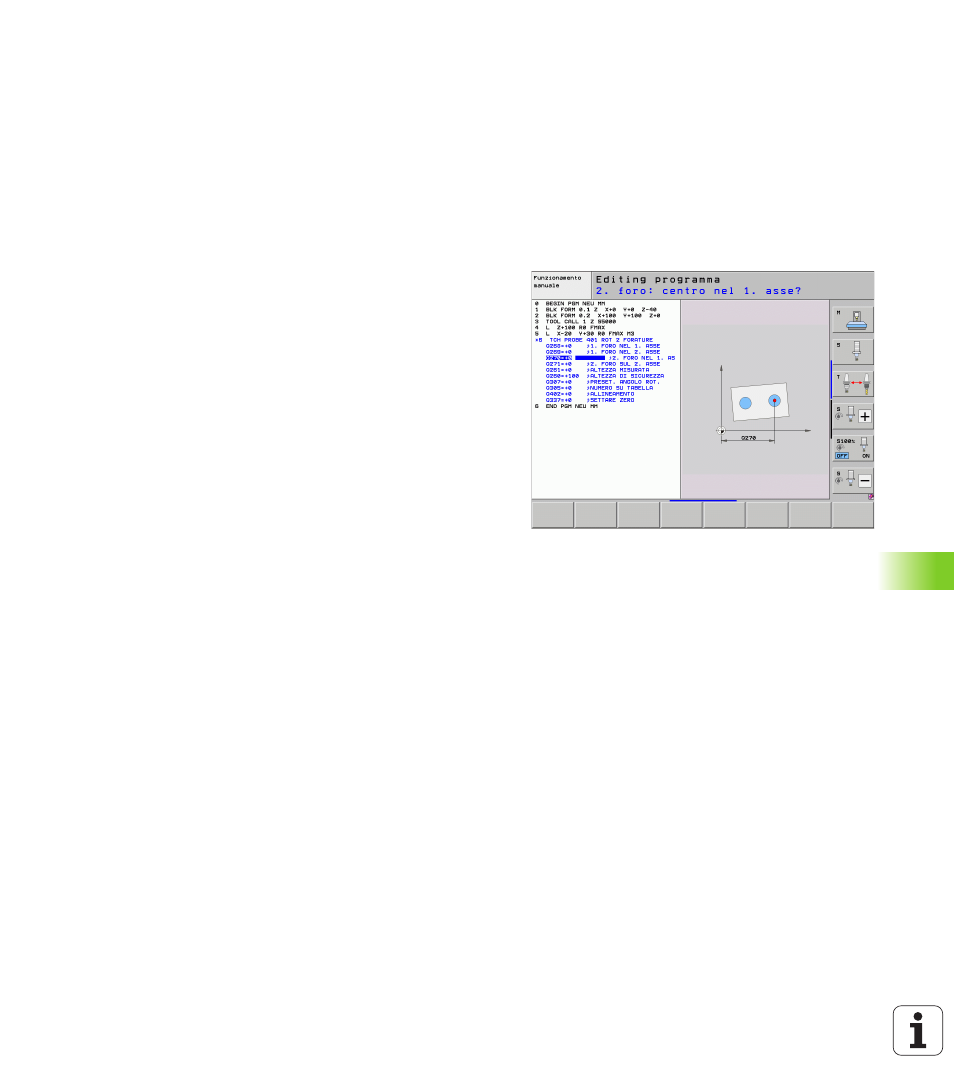

Per agevolare la programmazione, il TNC visualizza un'immagine
ausiliaria durante la definizione del ciclo. In questa immagine ausiliaria
il parametro da introdurre è visualizzato con un'immagine univoca
(vedere figura a destra).
