HEIDENHAIN iTNC 530 273
10
.5
FRESA
T
URA
A
SPIANARE
(ciclo
232,
DIN/ISO:
G232)

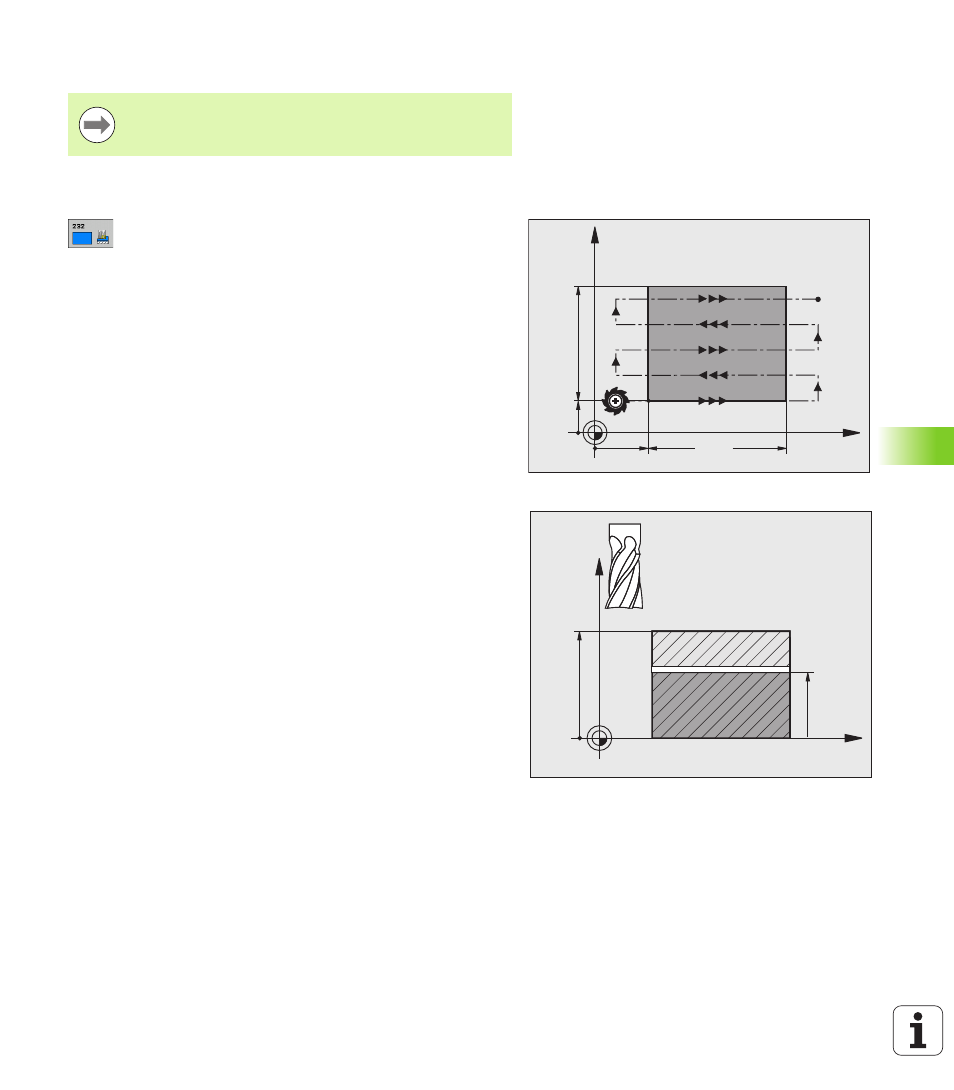

Per la programmazione
Parametri ciclo
 Strategia di lavorazione (0/1/2)
Q389: Definisce
il modo in cui il TNC deve lavorare la superficie:
0 : lavorazione a greca, accostamento laterale con
avanzamento di posizionamento all'esterno della
superficie da lavorare
1 : lavorazione a greca, accostamento laterale con
avanzamento di fresatura all'interno della superficie
da lavorare
2 : Lavorazione per righe, ritorno e accostamento
laterale con avanzamento di posizionamento
 PUNTO DI PARTENZA 1º ASSE
Q225 (in valore assoluto):
coordinata del punto di partenza della superficie da
lavorare nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 PUNTO DI PARTENZA 2º ASSE Q226 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 PUNTO DI PARTENZA 3º ASSE Q227 (in valore assoluto):
coordinata della superficie del pezzo, a partire dalla
quale vengono calcolati gli accostamenti. Campo di
immissione da -99999,9999 a 99999,9999
 Punto finale 3° asse
Q386 (in valore assoluto):
coordinata nell'asse del mandrino, su cui la superficie
deve essere fresata a spianare. Campo di immissione
da -99999,9999 a 99999,9999
 Lunghezza lato primario
Q218 (in valore
incrementale): lunghezza della superficie da lavorare
nell'asse principale del piano di lavoro. Attraverso il
segno, è possibile definire la direzione della prima
traiettoria di fresatura riferita al Punto di partenza 1º
asse
. Campo di immissione da -99999,9999 a
99999,9999
 LUNGHEZZA LATO SECONDARIO
Q219 (in valore
incrementale): lunghezza della superficie da lavorare
nell'asse secondario del piano di lavoro. Attraverso il
segno, è possibile definire la direzione del primo
accostamento trasversale riferito al Punto di
partenza 2º asse
. Campo di immissione da
-99999,9999 a 99999,9999
Inserire la 2ª distanza di sicurezza Q204 in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi di
serraggio.
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
