HEIDENHAIN iTNC 530 127
4.7 FRESA
T
URA DI FILET
T
I CON SM
USSO (ciclo 263, DIN/ISO:
G263)
Parametri ciclo
 DIAMETRO NOMINALE
Q335: diametro nominale della
filettatura. Campo di immissione da 0 a 99999,9999
 PASSO FILETTATURA Q239: passo della filettatura. Il
segno definisce se si tratta di una filettatura destrorsa
o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
 PROFONDITÀ FILETTO
Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura. Campo di immissione da -99999,9999 a
99999,9999
 PROFONDITA' SVASATURA
Q356: (in valore
incrementale): distanza tra la superficie del pezzo e la
punta dell'utensile. Campo di immissione da
-99999,9999 a 99999,9999
 AVANZ. PRE-POSIZIONAMENTO
Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min. Campo di
immissione da 0 a 99999,999, in alternativa FMAX,
FAUTO
, PREDEF
 MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
in alternativa PREDEF
 DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo. Campo di immissione da 0 a 99999,9999, in
alternativa PREDEF
 DISTANZA DI SICUREZZA LATERALE
Q357 (in valore
incrementale): distanza tra il tagliente dell'utensile e la
parete del foro. Campo di immissione da 0 a
99999,9999
 PROFONDITA' FRONTALE
Q358 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo con lavorazione frontale dello smusso. Campo
di immissione da -99999,9999 a 99999,9999
 ECCENTRICITA' PER SMUSSO FRONTALE
Q359 (in valore
incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro. Campo di
immissione da 0 a 99999,9999

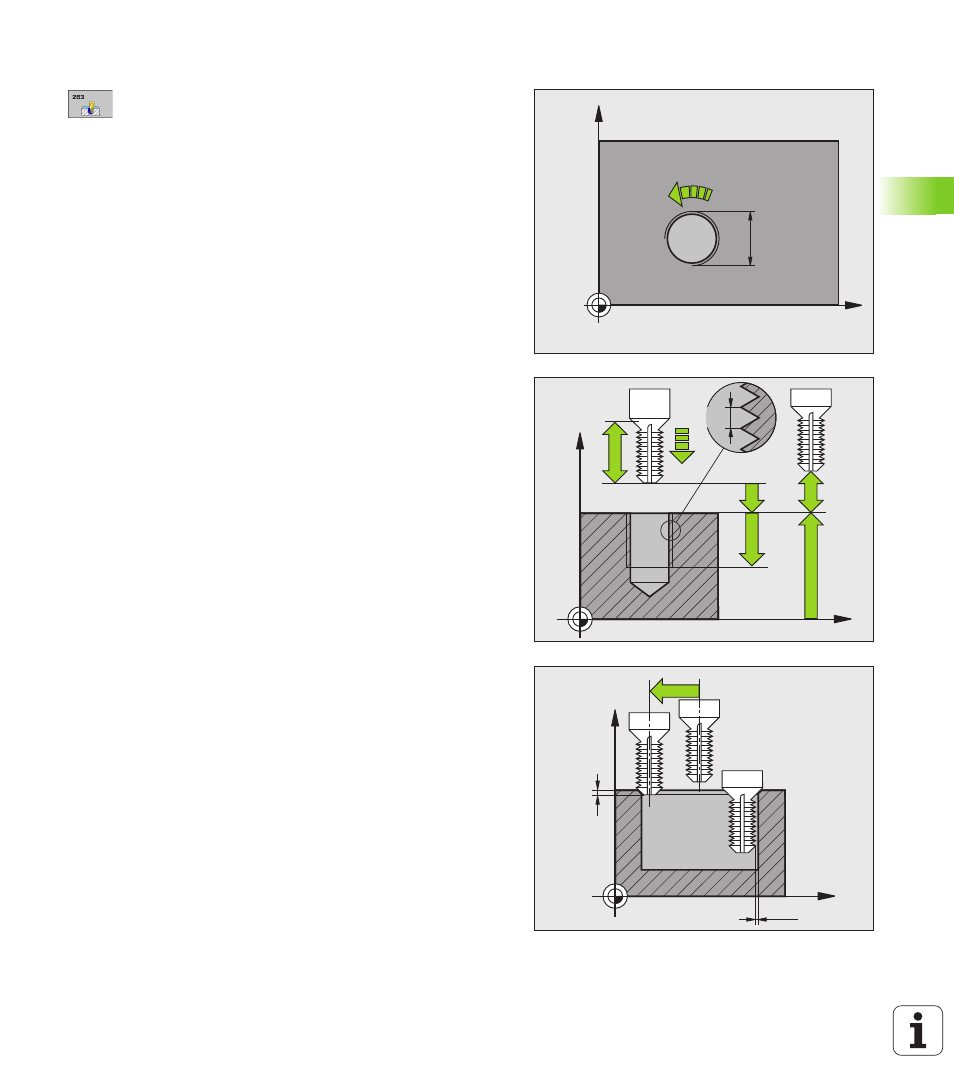

X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q356
X
Z
Q359
Q357
Q358
