Profili sovrapposti
In linea di principio il TNC riconosce un profilo programmato come
tasca. Con le funzioni della formula del profilo si può di trasformare un
profilo in un’isola
Tasche ed isole possono essere sovrapposte per formare un nuovo
profilo. In questo modo si può ingrandire la superficie di una tasca con
una tasca sovrapposta o rimpicciolire un'isola.
Sottoprogrammi: tasche sovrapposte

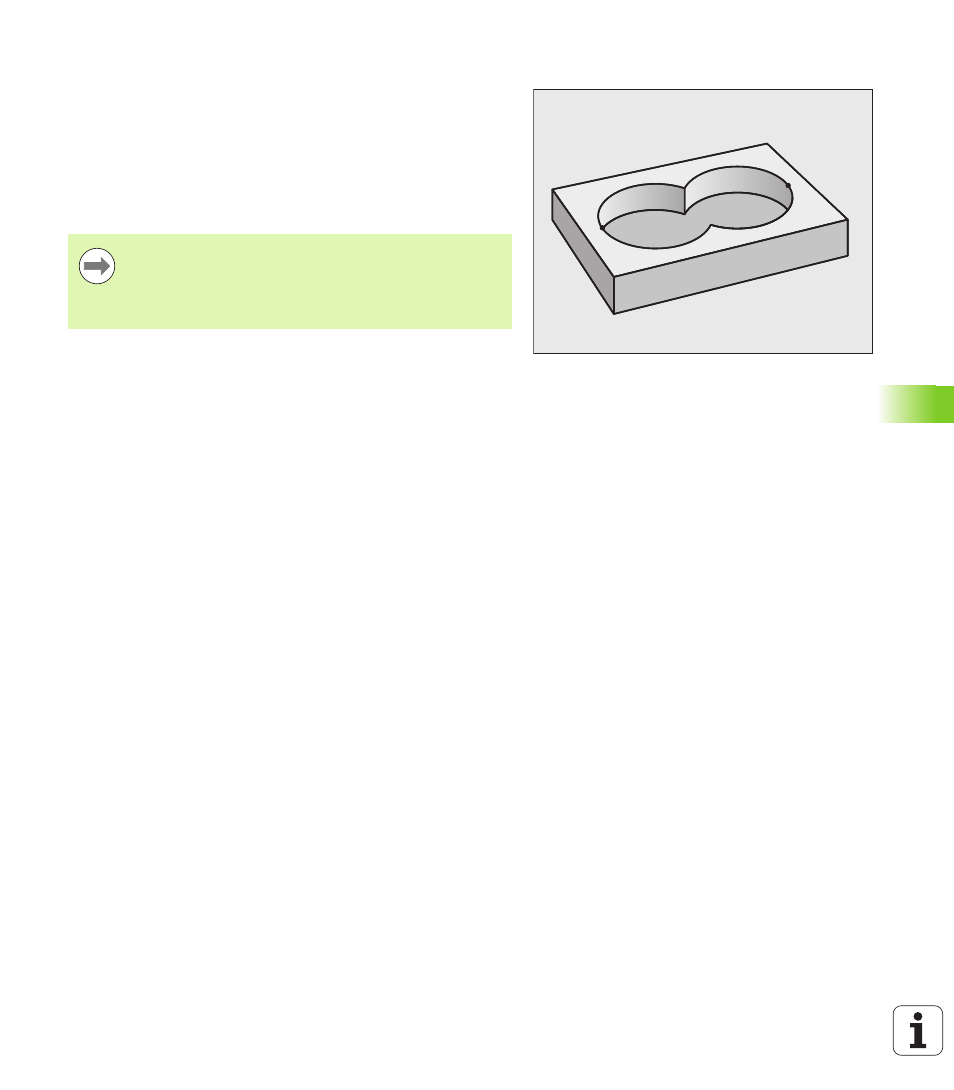

Le tasche A e B si sovrappongono.
I punti di intersezione S1 e S2 vengono calcolati dal TNC, non occorre
programmarli.
Le tasche sono programmate quali cerchi completi.
A
B
I seguenti esempi di programma sono programmi di
descrizione del profilo che vengono definiti in un
programma di definizione del profilo. Il programma di
definizione del profilo deve essere chiamato a sua volta nel
programma principale mediante la funzione SEL CONTOUR.
