HEIDENHAIN iTNC 530 (34049x-08) Cycle programming - Manuale (Pagina 373)

HEIDENHAIN iTNC 530 373
15.5
ORIGINE
SU
RET
TANGOL
O
ES
TERNO
(ciclo
41
1,
DIN/ISO:
G41
1) Per la programmazione
Parametri ciclo
 CENTRO 1º ASSE
Q321 (in valore assoluto): centro
dell'isola nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 CENTRO 2º ASSE
Q322 (in valore assoluto): centro
dell'isola nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
 LUNGHEZZA LATO PRIMARIO
Q323 (in valore
incrementale): lunghezza dell'isola parallela all'asse
principale del piano di lavoro. Campo di immissione da
0 a 99999,9999
 LUNGHEZZA LATO SECONDARIO Q324 (in valore
incrementale): lunghezza dell'isola, parallela all'asse
secondario del piano di lavoro. Campo di immissione
da 0 a 99999,9999
 ALTEZZA DI MISURA PER ASSE TASTATORE
Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 DISTANZA DI SICUREZZA
Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
 ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
Attenzione Pericolo di collisioni!
Per evitare collisioni tra il tastatore e il pezzo inserire per la
lunghezza del 1º e del 2º lato dell'isola un valore
approssimato per eccesso.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.

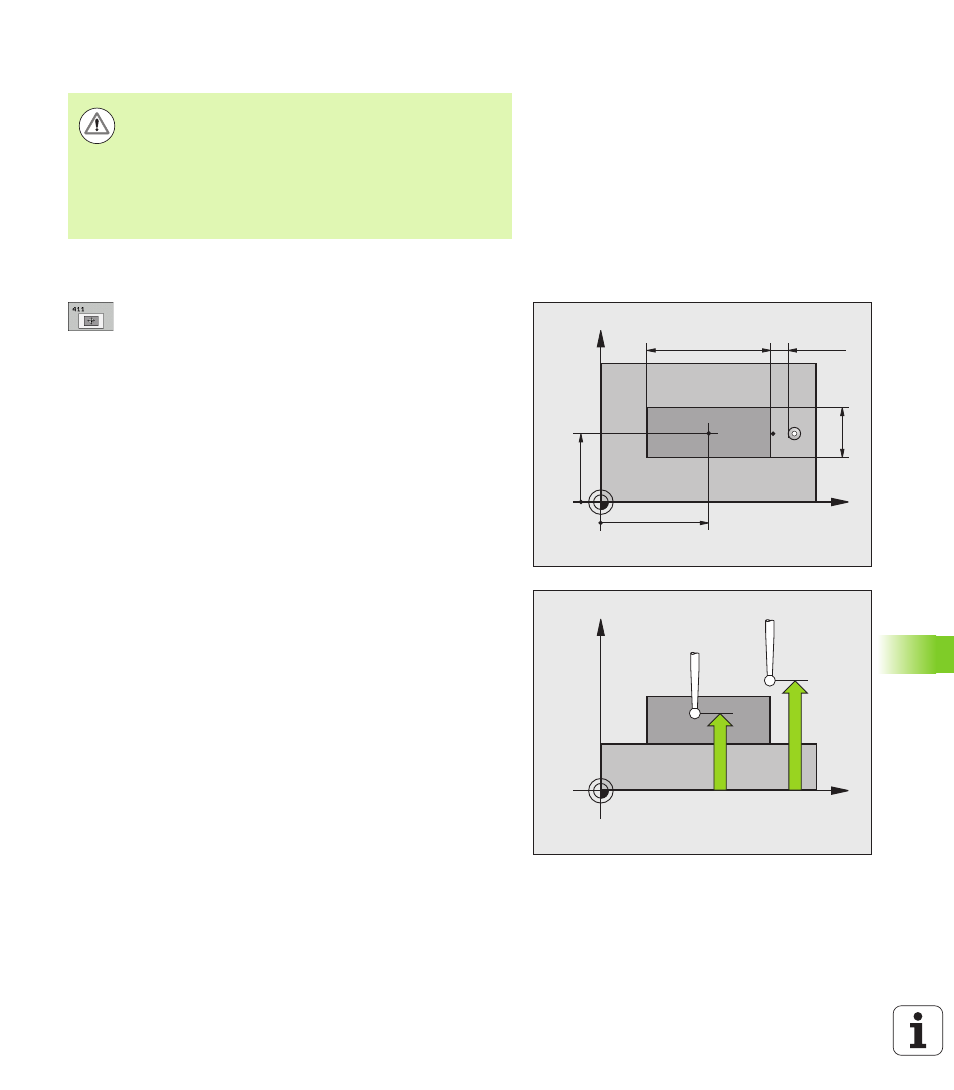

X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
