206 Cicli di lavorazione: profilo tasca, profili sagomati
7.
8
FINITURA
LA
TERALE
(ciclo
24,
DIN/ISO:
G124)

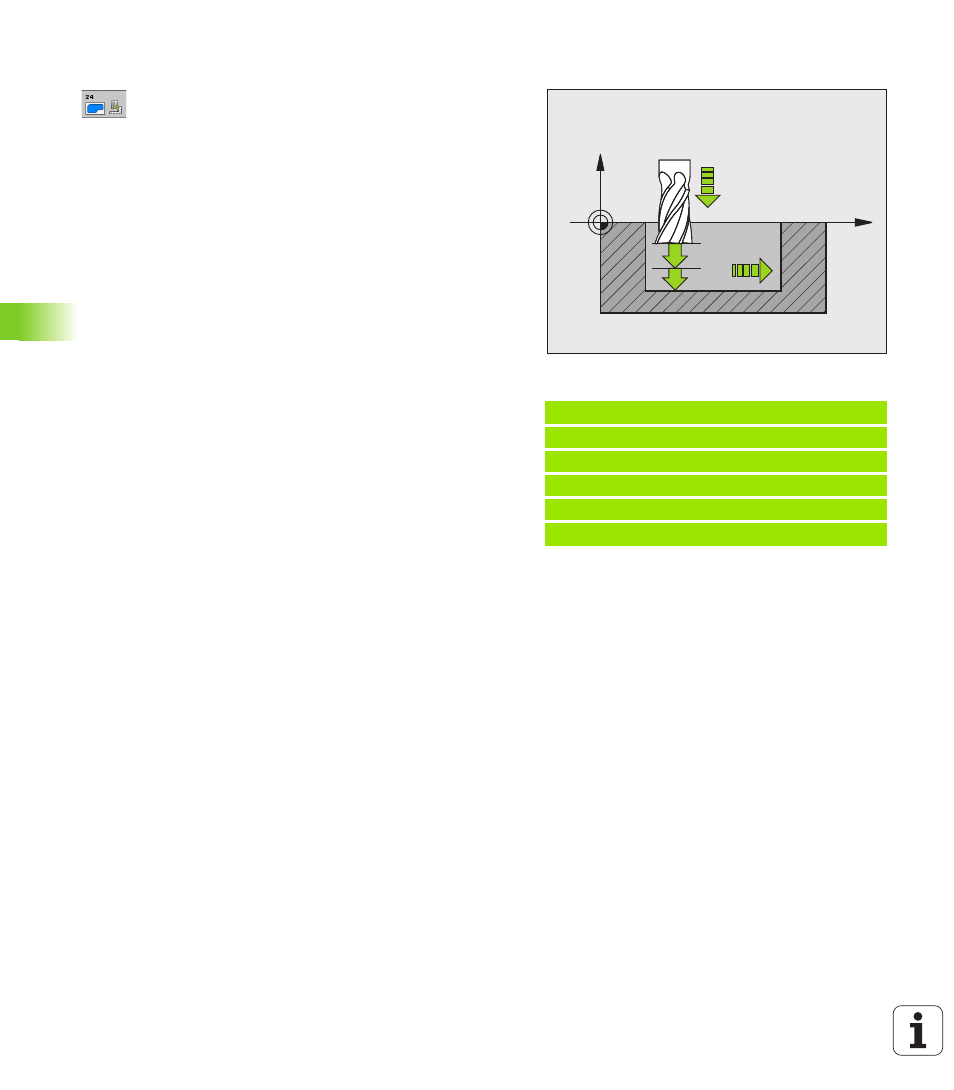

Parametri ciclo
 SENSO ROT.? ORARIO = -1
Q9:
Direzione di lavorazione:
+1 :rotazione in senso antiorario
–1 :rotazione in senso orario
in alternativa PREDEF
 PROF. INCREMENTO Q10 (in valore incrementale): quota
dei singoli accostamenti dell'utensile. Campo di
immissione da -99999,9999 a 99999,9999
 AVANZAMENTO INCREMENTO
Q11: avanzamento durante
la penetrazione. Campo di immissione da 0 a
99999,9999, in alternativa FAUTO, FU, FZ
 AVANZAMENTO SVUOTAMENTO
Q12: avanzamento di
fresatura. Campo di immissione da 0 a 99999,9999, in
alternativa FAUTO, FU, FZ
 QUOTA DI FINITURA LATERALE
Q14 (in valore
incrementale): quota per finiture ripetute;
programmando Q14 = 0 viene asportata la quota di
finitura residua. Campo di immissione da -99999,9999
a 99999,9999
Esempio: blocchi NC
61 CYCL DEF 24 FINITURA LATERALE
Q9=+1 ;SENSO DI ROTAZIONE
Q10=+5 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=350 ;AVANZ. PER SVUOT.
Q14=+0 ;SOVRAM. LATERALE
X
Z
Q11
Q12
Q10
