252 Cicli di lavorazione: profilo tasca con formula del profilo
9.1
Cicli
SL
con
fo
rm
ula
del
pr
ofilo
complessa
Programma di descrizione del profilo 1: tasca A
Programma di descrizione del profilo 2: tasca B

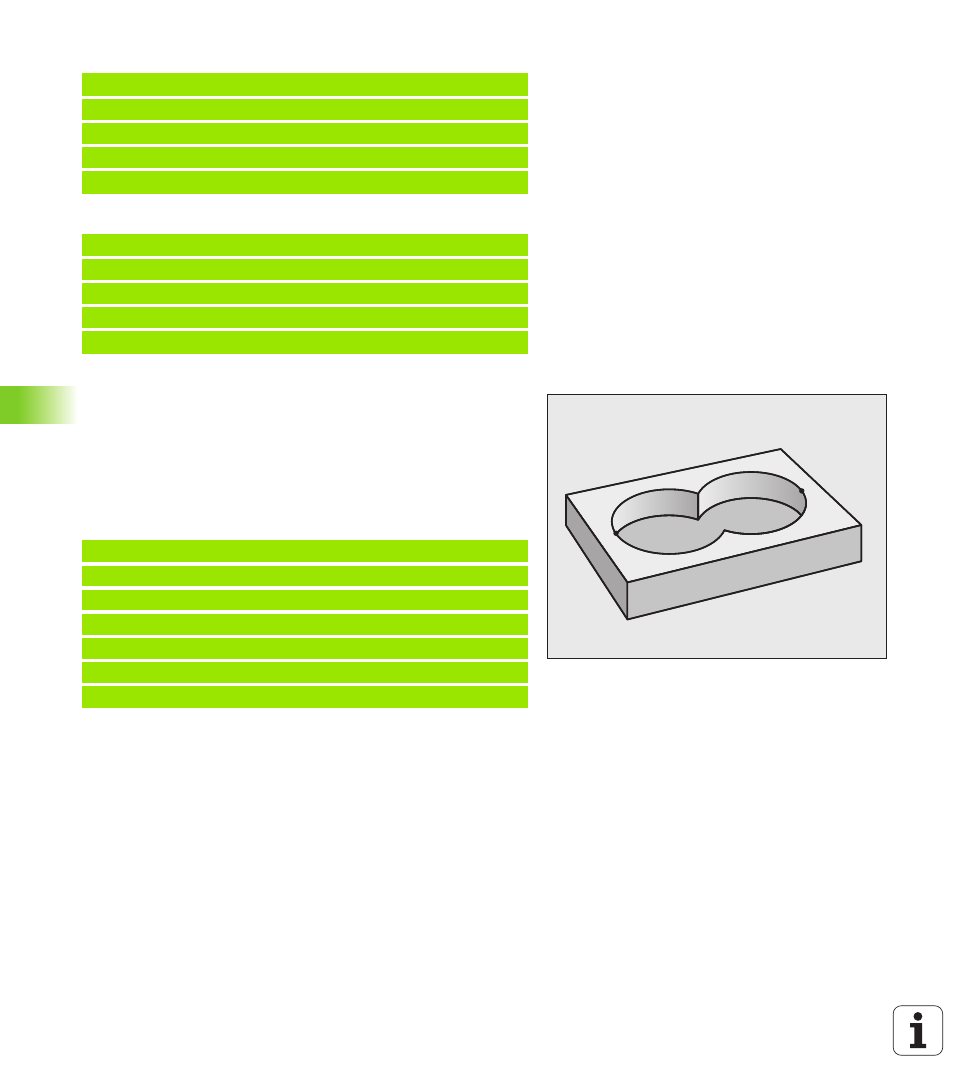

"Somma" delle superfici
È richiesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
 Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio
 Nella formula del profilo le superfici A e B vengono calcolate con la
funzione "unione con"
Programma di definizione del profilo:
0 BEGIN PGM TASCA_A MM
1 L X+10 Y+50 R0
2 CC X+35 Y+50
3 C X+10 Y+50 DR-
4 END PGM TASCA_A MM
0 BEGIN PGM TASCA_B MM
1 L X+90 Y+50 R0
2 CC X+65 Y+50
3 C X+90 Y+50 DR-
4 END PGM TASCA_B MM
A
B
50 ...
51 ...
52 DECLARE CONTOUR QC1 = "TASCA_A.H"
53 DECLARE CONTOUR QC2 = "TASCA_B.H"
54 QC10 = QC1 | QC2
55 ...
56 ...
