358 Cicli di tastatura: rilevamento automatico delle origini
15.1
Pr
incipi
fondamentali
15.1 Principi fondamentali
Panoramica
Il TNC mette a disposizione dodici cicli con cui le origini possono
essere rilevate automaticamente ed elaborate come segue:
 Visualizzazione diretta dei valori rilevati
 Registrazione nella tabella Preset dei valori rilevati
 Inserimento in una tabella origini dei valori rilevati

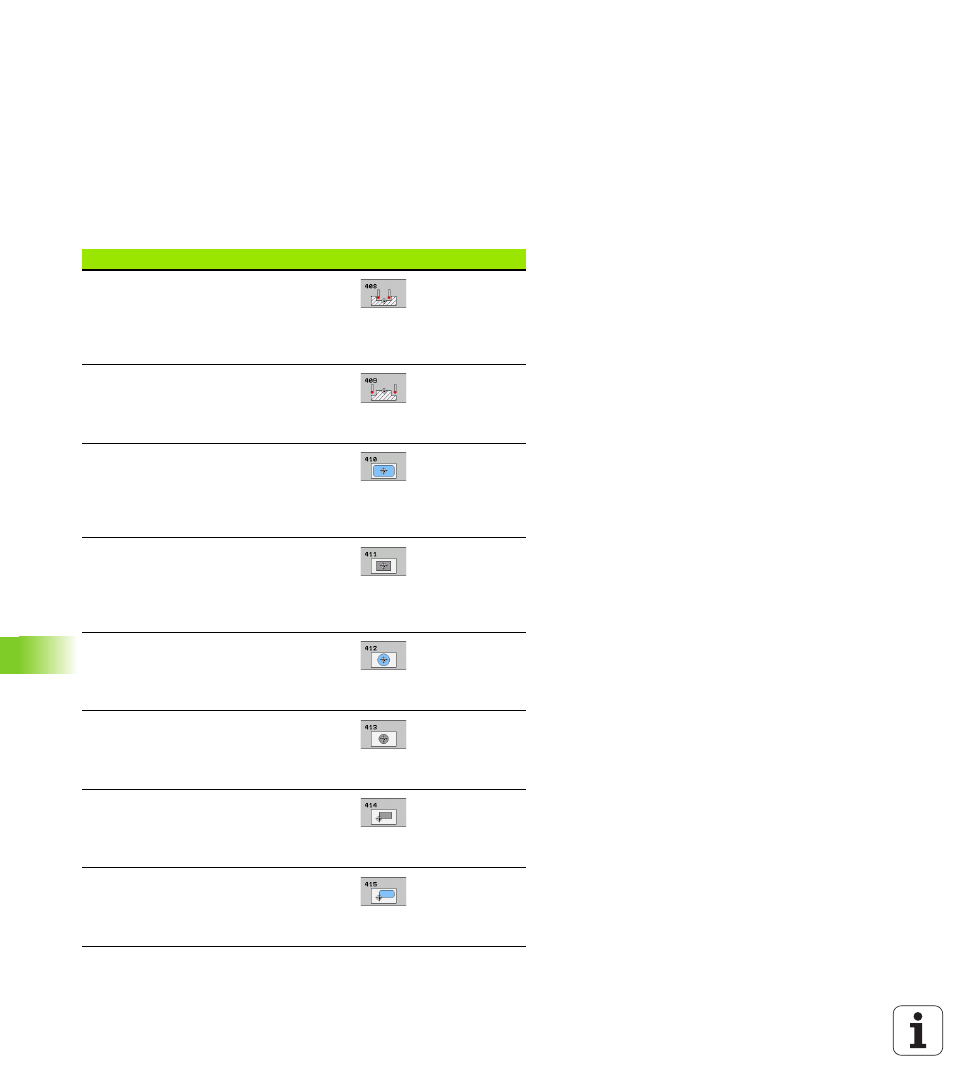

Ciclo Softkey Pagina
408 ORIGINE SU CENTRO
SCANALATURA Misurazione della
larghezza interna di una scanalatura,
impostazione del centro scanalatura
quale origine
Pag. 361
409 ORIGINE SU CENTRO ISOLA
Misurazione della larghezza esterna di
un'isola, impostazione del centro isola
quale origine
Pag. 365
410 ORIGINE SU RETTANGOLO
INTERNO Misurazione interna di
lunghezza e larghezza di un rettangolo,
impostazione centro rettangolo quale
origine
Pag. 368
411 ORIGINE SU RETTANGOLO
ESTERNO Misurazione esterna di
lunghezza e larghezza di un rettangolo,
impostazione centro rettangolo quale
origine
Pag. 372
412 ORIGINE SU CERCHIO INTERNO
Misurazione interna di quattro punti
qualsiasi sul cerchio, impostazione
centro del cerchio quale origine
Pag. 376
413 ORIGINE SU CERCHIO ESTERNO
Misurazione esterna di quattro punti
qualsiasi sul cerchio, impostazione
centro del cerchio quale origine
Pag. 380
414 ORIGINE SU SPIGOLO ESTERNO
Misurazione esterna di due rette,
impostazione del punto di intersezione
delle rette quale origine
Pag. 384
415 ORIGINE SU SPIGOLO INTERNO
Misurazione interna di due rette,
impostazione del punto di intersezione
delle rette quale origine
Pag. 389
