8.2 SUPERFICIE CILINDRICA
(ciclo 27, DIN/ISO: G127,
opzione software 1)
Esecuzione del ciclo

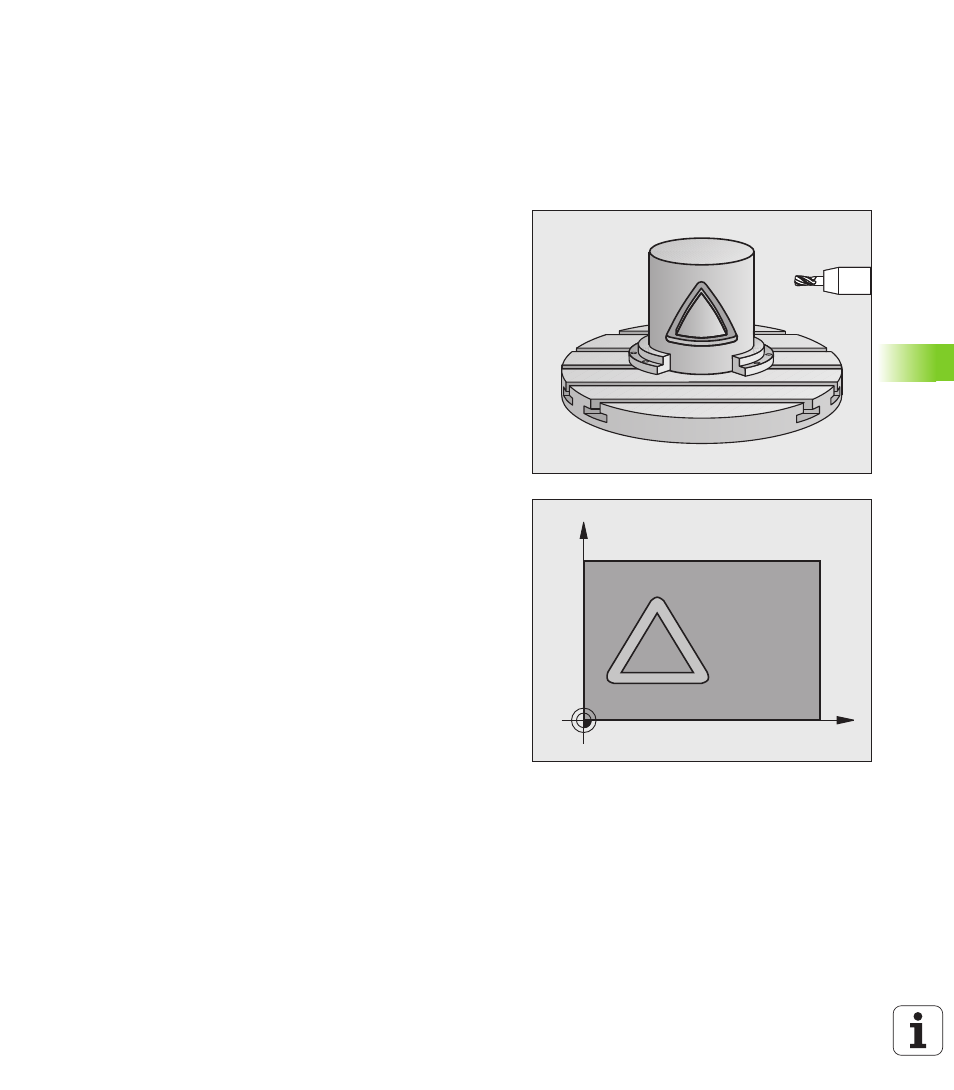

Con questo ciclo è possibile trasferire un profilo definito nello sviluppo
su una superficie cilindrica. Utilizzare il ciclo 28 quando si vogliono
fresare le scanalature di guida sul cilindro.
Il profilo stesso viene descritto in un sottoprogramma da definire
mediante il ciclo 14 (PROFILO).
Il sottoprogramma contiene coordinate in un asse rotativo (ad es. asse
C) e nell'asse parallelo a quest'ultimo (ad es. asse del mandrino). Quali
funzioni di traiettoria sono disponibili le funzioni L, CHF, CR, RND, APPR
(tranne APPR LCT) e DEP.
I dati nell'asse rotativo possono essere inseriti a scelta in gradi o in mm
(pollici) (da stabilire nella definizione del ciclo).
1
Il TNC posiziona l'utensile sopra il punto di penetrazione, tenendo
conto della QUOTA DI FINITURA LATERALE
2 Alla prima PROFONDITÀ INCREMENTO l'utensile fresa con
l'avanzamento di fresatura Q12 lungo il profilo programmato
3 Alla fine del profilo il TNC riporta l'utensile alla distanza di sicurezza
e quindi al punto di penetrazione;
4 Questa procedura (da 1 a 3) si ripete fino al raggiungimento della
PROFONDITÀ Q1 programmata
5 Successivamente l'utensile si porta alla distanza di sicurezza
C
Z
