250 Cicli di lavorazione: profilo tasca con formula del profilo
9.1
Cicli
SL
con
fo
rm
ula
del
pr
ofilo
complessa
Inserimento della formula del profilo complessa
I diversi profili possono essere collegati tra loro in una formula
matematica utilizzando i softkey:
 Visualizzare il livello softkey con le funzioni speciali

Selezionare il menu per funzioni di lavorazione di profili
e di punti
 Selezionare il menu per formule complesse di profili

Premere il softkey FORMULA PROFILO: il TNC
visualizzerà i seguenti softkey:

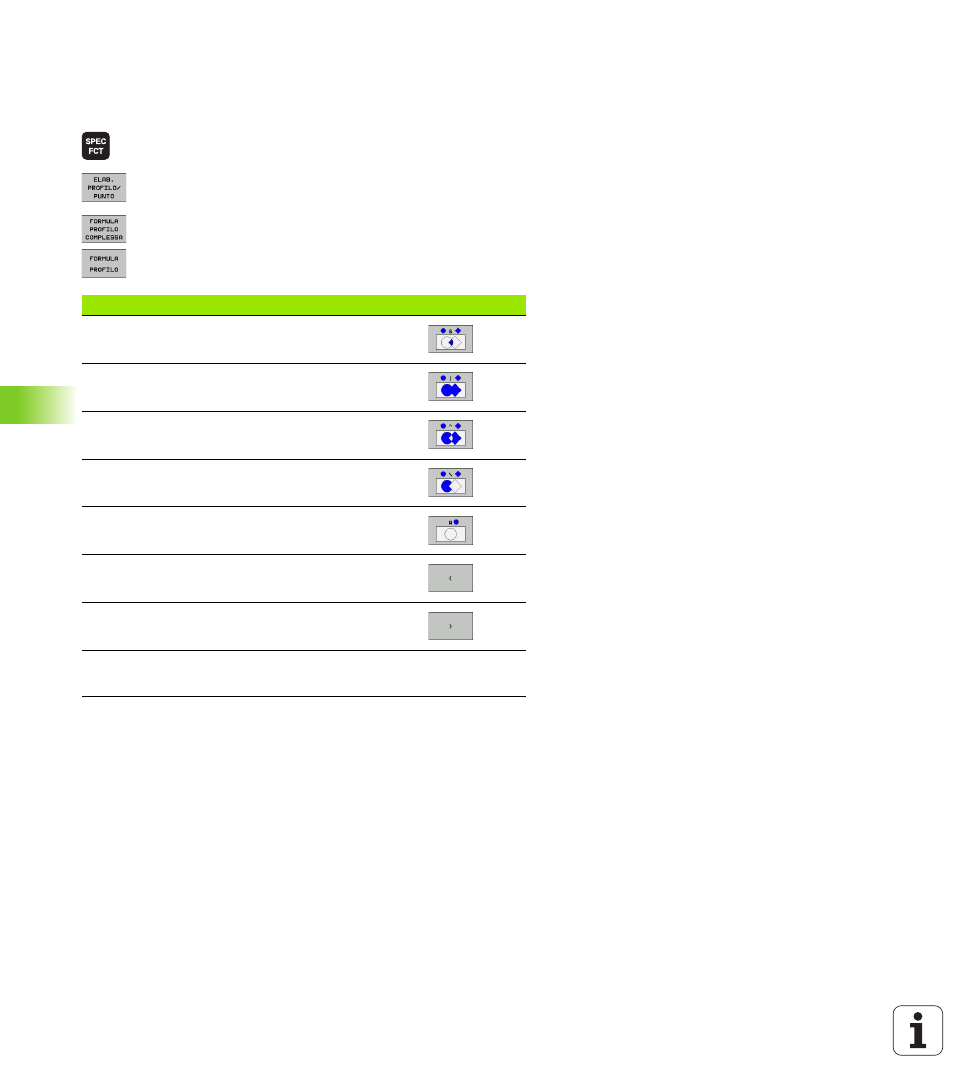

Funzione di combinazione logica Softkey
Intersezione con
ad es. QC10 = QC1 & QC5
Unione con
ad es. QC25 = QC7 | QC18
Unione con, senza intersezione
ad es. QC12 = QC5 ^ QC25
Intersezione con complemento di
ad es. QC25 = QC1 \ QC2
Complemento del campo di profilo
ad es. QC12 = #QC11
Aperta parentesi
ad es. QC12 = QC1 * (QC2 + QC3)
Chiusa parentesi
ad es. QC12 = QC1 * (QC2 + QC3)
Definizione di profilo singolo
ad es. QC12 = QC1
