430 Cicli di tastatura: controllo automatico dei pezzi
16.6 MISURAZIONE CER
C
HIO ES
TERNO (ciclo 422, DIN/ISO:
G422)

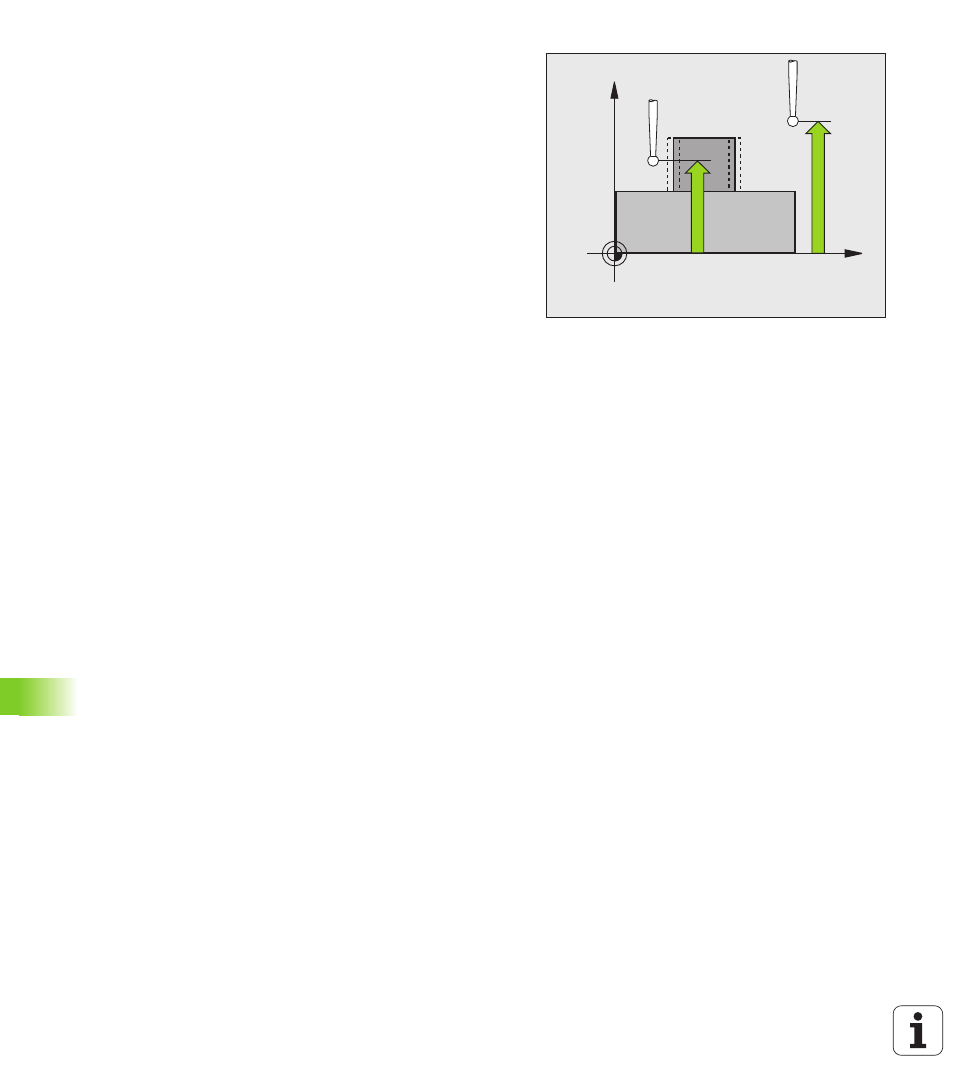

 ALTEZZA DI MISURA PER ASSE TASTATORE
Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 DISTANZA DI SICUREZZA Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
 ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
 SPOSTARSI A ALT. SICUR.
Q301: definisce il modo di
spostamento del tastatore tra i punti da misurare:
0 : spostamento tra i punti da misurare all'altezza di
misura
1 : spostamento tra i punti da misurare all'altezza di
sicurezza
in alternativa PREDEF
 QUOTA MAX. ISOLA
Q277: diametro massimo ammesso
per l'isola. Campo di immissione da 0 a 99999,9999
 QUOTA MIN. ISOLA Q278: diametro minimo ammesso
per l'isola. Campo di immissione da 0 a 99999,9999
 TOLLERANZA CENTRO 1º ASSE
Q279: scostamento di
posizione ammesso nell'asse principale del piano di
lavoro. Campo di immissione da 0 a 99999,9999
 TOLLERANZA CENTRO 2º ASSE
Q280: scostamento di
posizione ammesso nell'asse secondario del piano di
lavoro. Campo di immissione da 0 a 99999,9999
X
Z
Q261
Q260
