HEIDENHAIN iTNC 530 369
15.4
ORIGINE
SU
RET
TANGOL
O
INTER
NO (ciclo 41
0, DIN/ISO:
G41
0) Per la programmazione

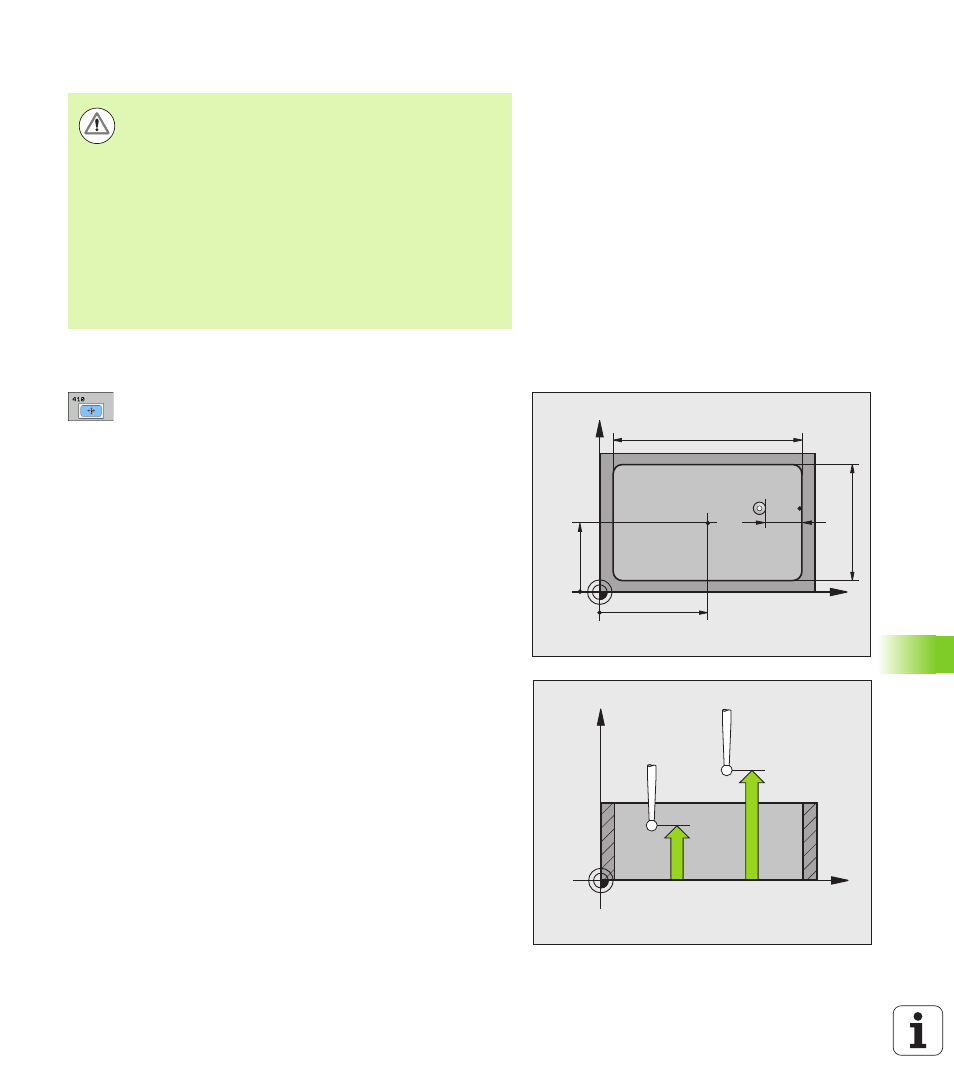

Parametri ciclo
 CENTRO 1º ASSE
Q321 (in valore assoluto): centro della
tasca nell'asse principale del piano di lavoro. Campo
di immissione da -99999,9999 a 99999,9999
 CENTRO 2º ASSE
Q322 (in valore assoluto): centro della
tasca nell'asse secondario del piano di lavoro. Campo
di immissione da -99999,9999 a 99999,9999
 LUNGHEZZA LATO PRIMARIO Q323 (in valore
incrementale): lunghezza della tasca, parallela all'asse
principale del piano di lavoro. Campo di immissione da
0 a 99999,9999
 LUNGHEZZA LATO SECONDARIO
Q324 (in valore
incrementale): lunghezza della tasca, parallela all'asse
secondario del piano di lavoro. Campo di immissione
da 0 a 99999,9999
 ALTEZZA DI MISURA PER ASSE TASTATORE
Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 DISTANZA DI SICUREZZA
Q320 (in valore incrementale):
distanza addizionale tra il punto di misura e la sfera del
tastatore. Q320 attivo in aggiunta a MP6140. Campo
di immissione da 0 a 99999,9999, in alternativa
PREDEF
 ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
Attenzione Pericolo di collisioni!
Per evitare collisioni tra il tastatore e il pezzo inserire per la
lunghezza del 1º e del 2º lato della tasca un valore
approssimato per difetto.
Quando le dimensioni della tasca e la distanza di sicurezza
non consentono il preposizionamento vicino ai punti da
tastare, il TNC parte per la tastatura sempre dal centro
della tasca. In questo caso, il tastatore non si porta
all'altezza di sicurezza tra i quattro punti da misurare.
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
