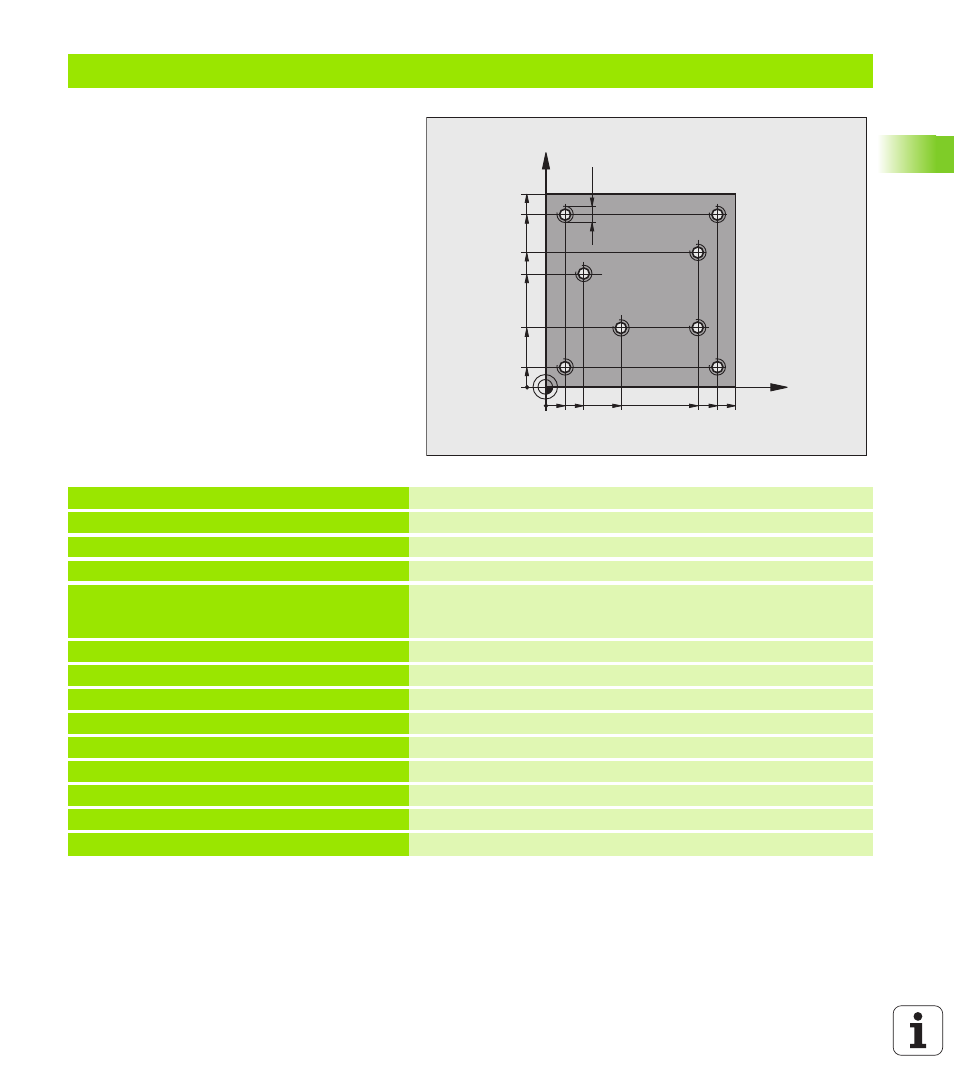

Esempio: impiego di cicli di foratura in combinazione con PATTERN DEF
Le coordinate dei fori sono memorizzate nella
definizione della sagoma PATTERN DEF POS e
vengono chiamate dal TNC con CYCL CALL PAT.
I raggi degli utensili sono stati scelti in modo tale
che nel test grafico si possano vedere tutti i
passi di lavorazione.
Esecuzione del programma
 Centrinatura (raggio utensile 4)
 Foratura (raggio utensile 2,4)
 Maschiatura (raggio utensile 3)
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000
Chiamata utensile centratore (raggio utensile 4)
4 L Z+10 R0 F5000
Spostamento utensile ad altezza di sicurezza (programmare F con
valore); il TNC posiziona l'utensile all'altezza di sicurezza dopo ogni
ciclo
5 PATTERN DEF
Definizione di tutte le posizioni di foratura nella sagoma di punti
POS1( X+10 Y+10 Z+0 )
POS2( X+40 Y+30 Z+0 )
POS3( X+20 Y+55 Z+0 )
POS4( X+10 Y+90 Z+0 )
POS5( X+90 Y+90 Z+0 )
POS6( X+80 Y+65 Z+0 )
POS7( X+80 Y+30 Z+0 )
POS8( X+90 Y+10 Z+0 )
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
