174 Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di scanalature
5.8
Esempi
di
pr
ogr
ammazione
5.8 Esempi di programmazione

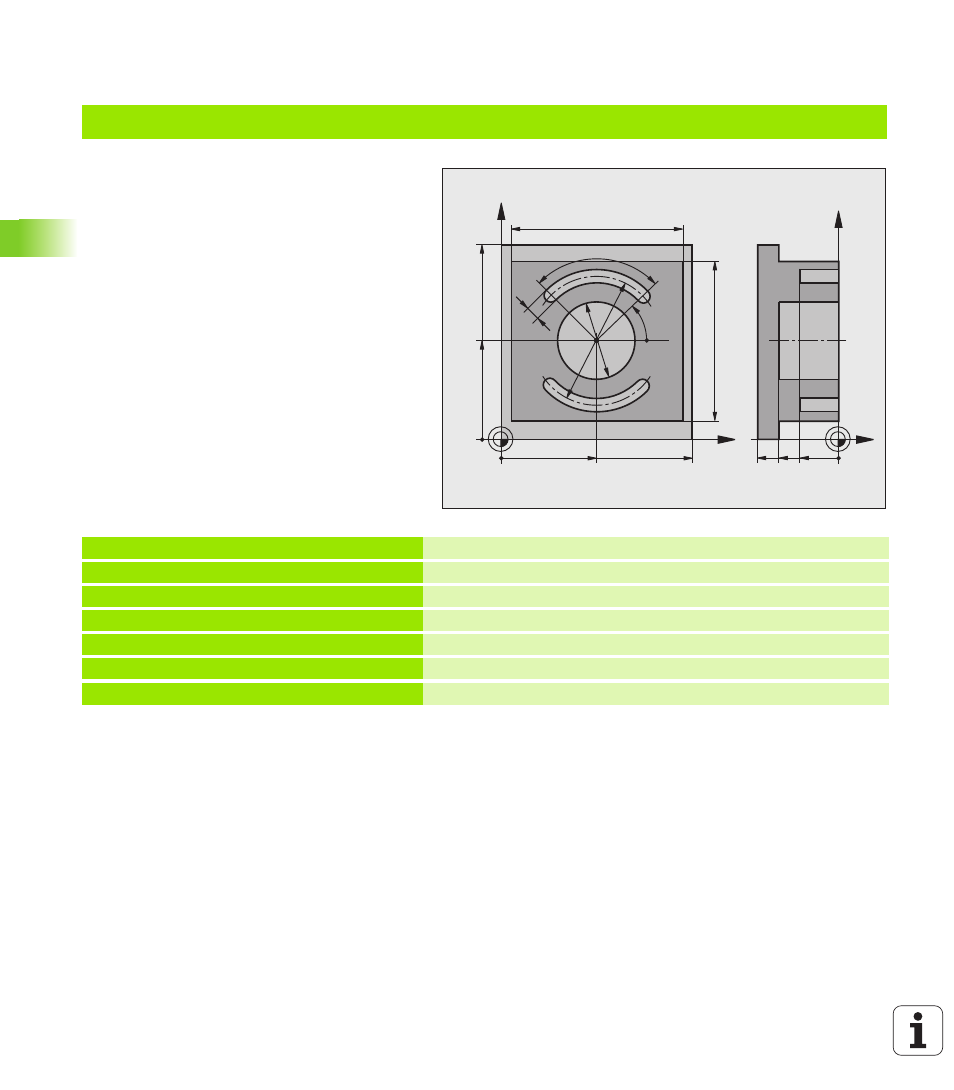

Esempio: fresatura di tasche, isole e scanalature
0 BEGIN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6
Definizione utensile di sgrossatura/finitura
4 TOOL DEF 2 L+0 R+3
Definizione utensile fresa per scanalature
5 TOOL CALL 1 Z S3500
Chiamata utensile di sgrossatura/finitura
6 L Z+250 R0 FMAX
Disimpegno utensile
X
Y
50
50
100
100
80
90
8
90°
45°
50
70
Z
Y
-40 -20 -30
