HEIDENHAIN iTNC 530 103
3.1
0
FORA
TURA
CON
PUNTE
A
CANNONE
MONO
TA
GLIENTI
(ciclo
241,
DIN/ISO:
G241)

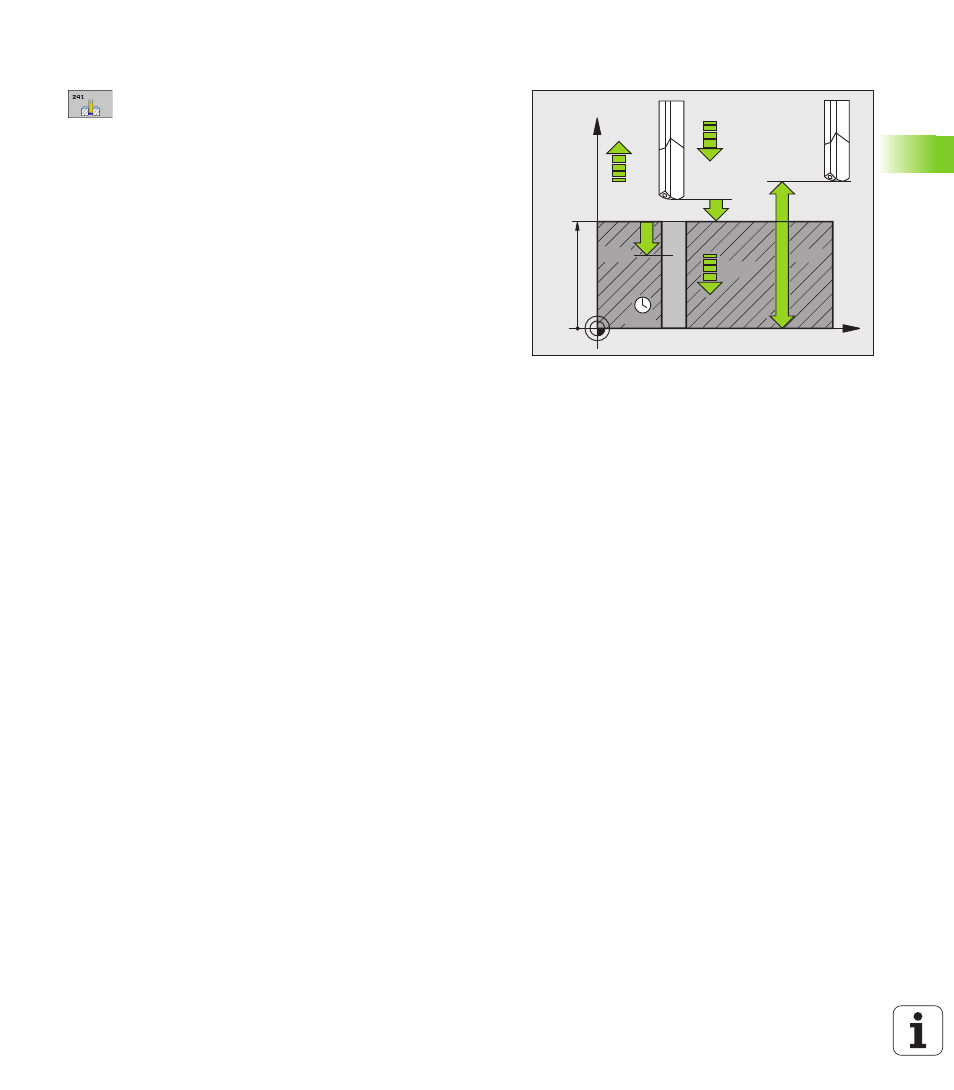

Parametri ciclo
 DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo. Campo di immissione da 0 a 99999,9999, in
alternativa PREDEF
 PROFONDITÀ Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo del foro. Campo di
immissione da -99999,9999 a 99999,9999
 AVANZAMENTO INCREMENTO
Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU
 TEMPO ATTESA SOTTO
Q211: tempo in secondi durante
il quale l'utensile sosta sul fondo del foro. Campo di
immissione da 0 a 3600,0000, in alternativa PREDEF
 COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata della superficie del pezzo. Campo di
immissione da -99999,9999 a 99999,9999
 2ª distanza DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 PUNTO DI PARTENZA ABBASSATO
Q379 (in valore
incrementale riferito alla superficie del pezzo): punto
di partenza della lavorazione di foratura effettiva. Il
TNC si sposta con AVANZ. PRE-POSIZIONAMENTO dalla
distanza di sicurezza al punto di partenza più
profondo. Campo di immissione da 0 a 99999,9999
 AVANZ. PRE-POSIZIONAMENTO
Q253: velocità di
spostamento dell’utensile durante il posizionamento
dalla distanza di sicurezza al punto di partenza più
profondo in mm/min. È attiva solo se è stato inserito
un valore Q379 diverso da 0. Campo di immissione da
0 a 99999,999, in alternativa FMAX, FAUTO, PREDEF
 AVANZAMENTO RITORNO
Q208: velocità di avanzamento
dell'utensile durante l'uscita dal foro in mm/min.
Impostando Q208=0, il TNC estrae l'utensile con
avanzamento di foratura Q206. Campo di immissione
da 0 a 99999,999, in alternativa FMAX, FAUTO, PREDEF
X
Z
Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
