0 FRESA
T
URA DI FILET
T
I ES
TERNI (ciclo 267
, DIN/ISO:
G267)

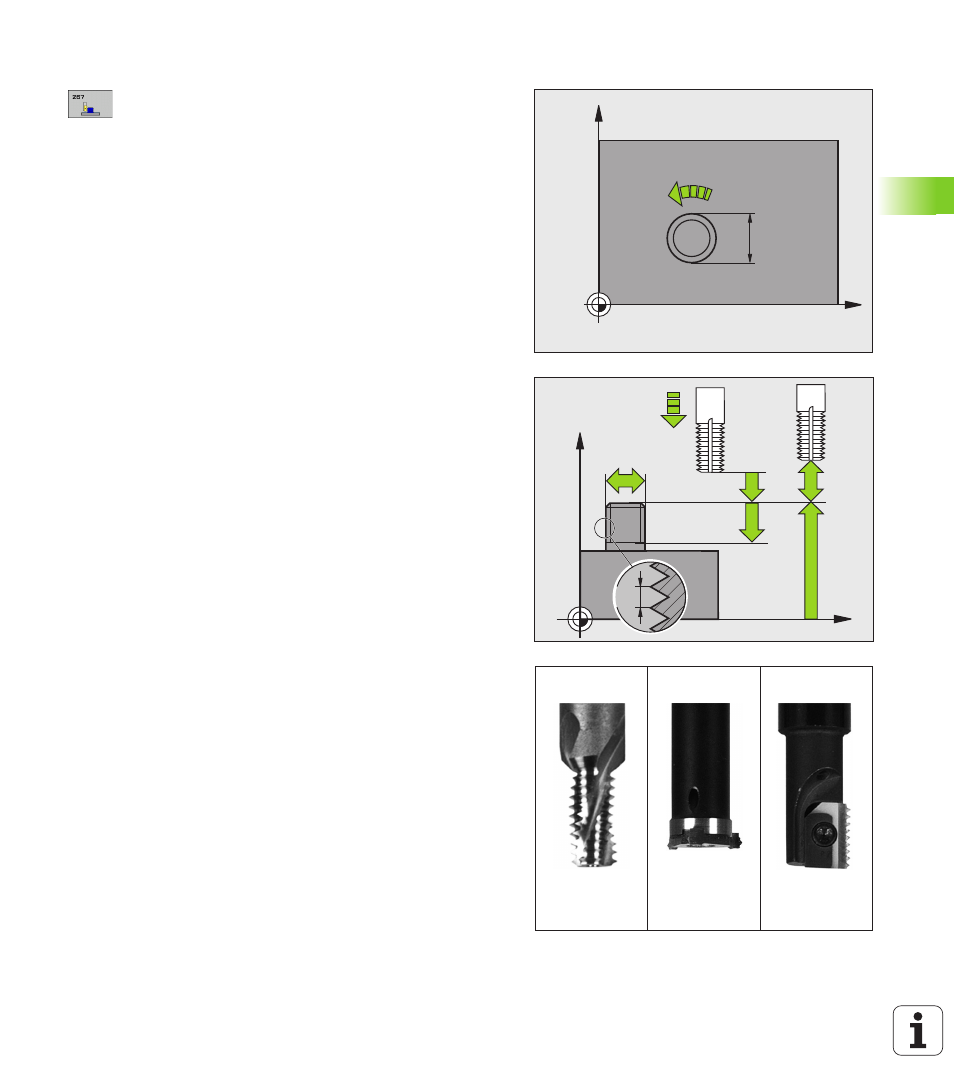

Parametri ciclo
 DIAMETRO NOMINALE
Q335: diametro nominale della
filettatura. Campo di immissione da 0 a 99999,9999
 PASSO FILETTATURA Q239: passo della filettatura. Il
segno definisce se si tratta di una filettatura destrorsa
o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
 PROFONDITÀ FILETTO
Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura.
 FILETTI PER PASSATA
Q355: numero di filetti di cui
viene spostato l'utensile:
0 = linea elicoidale fino alla profondità di filettatura
1 = traiettoria elicoidale continua su tutta la lunghezza
della filettatura
>1 = più traiettorie elicoidali con accostamento e
distacco, tra le quali il TNC sposta l'utensile di Q355
volte il passo. Campo di immissione da 0 a 99999
 AVANZ. PRE-POSIZIONAMENTO
Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min. Campo di
immissione da 0 a 99999,999, in alternativa FMAX,
FAUTO
, PREDEF
 MODO FRESATURA
Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
in alternativa PREDEF
X
Y
Q207
Q335
X
Z
Q203
Q253
Q201
Q204 Q200
Q239
Q335
Q355 = 1 Q355 > 1 Q355 = 0
