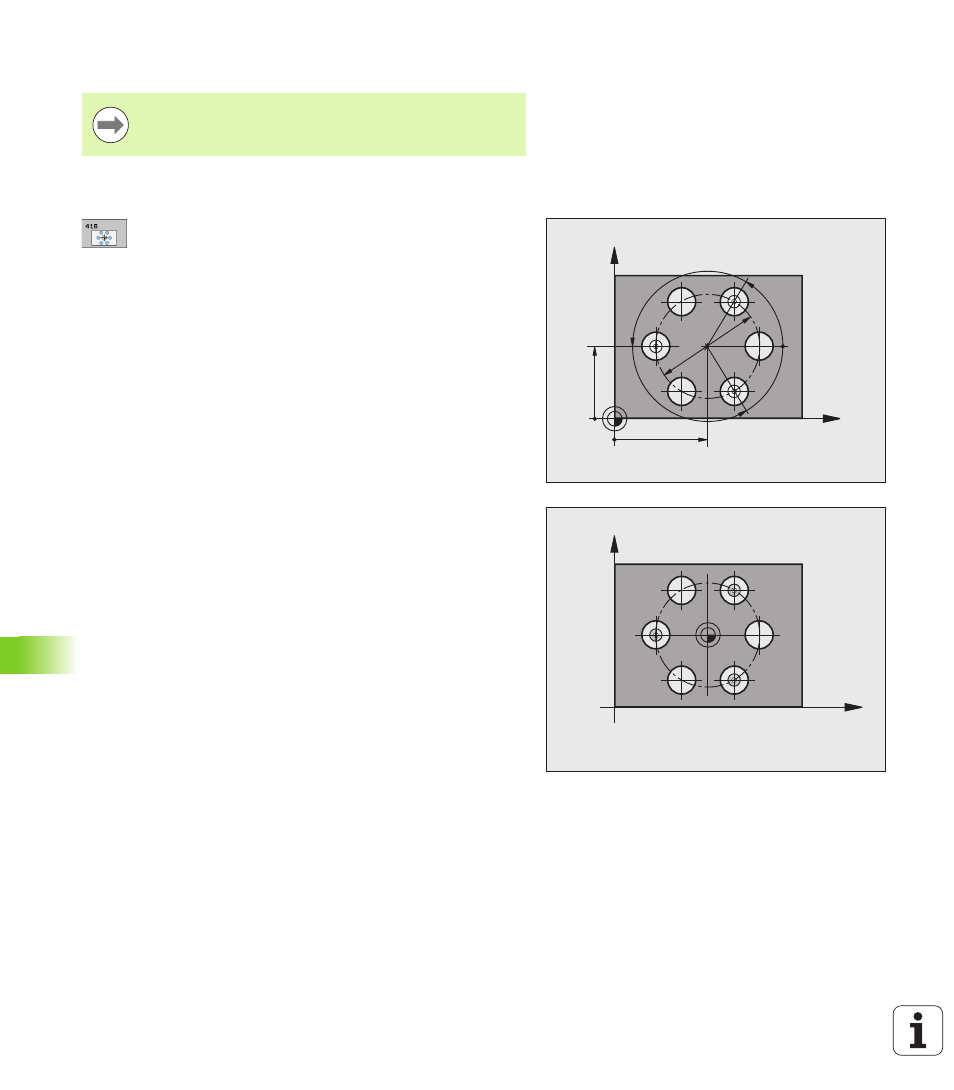

394 Cicli di tastatura: rilevamento automatico delle origini
15.1
0
ORIGINE
SU
CENTR
O
CER
C
HIO
DI FORI (ciclo 416, DIN/ISO:
G416)
Per la programmazione
Parametri ciclo
 CENTRO 1º ASSE
Q273 (in valore assoluto): centro del
cerchio di fori (valore nominale) nell'asse principale
del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
 CENTRO 2º ASSE Q274 (in valore assoluto): centro del
cerchio di fori (valore nominale) nell'asse secondario
del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
 DIAMETRO NOMINALE Q262: inserire il diametro
approssimativo del cerchio di fori. Più piccolo è il
diametro del foro, tanto più precisa deve essere la
programmazione del diametro nominale. Campo di
immissione da 0 a 99999,9999
 ANGOLO 1ª FORATURA
Q291 (in valore assoluto): angolo
in coordinate polari del centro del primo foro nel piano
di lavoro. Campo di immissione da -360,0000 a
360,0000
 ANGOLO 2ª FORATURA
Q292 (in valore assoluto): angolo
in coordinate polari del centro del secondo foro nel
piano di lavoro. Campo di immissione da -360,0000 a
360,0000
 ANGOLO 3ª FORATURA
Q293 (in valore assoluto): angolo
in coordinate polari del centro del terzo foro nel piano
di lavoro. Campo di immissione da -360,0000 a
360,0000
 ALTEZZA DI MISURA PER ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
 ALTEZZA DI SICUREZZA
Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999, in alternativa PREDEF
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
