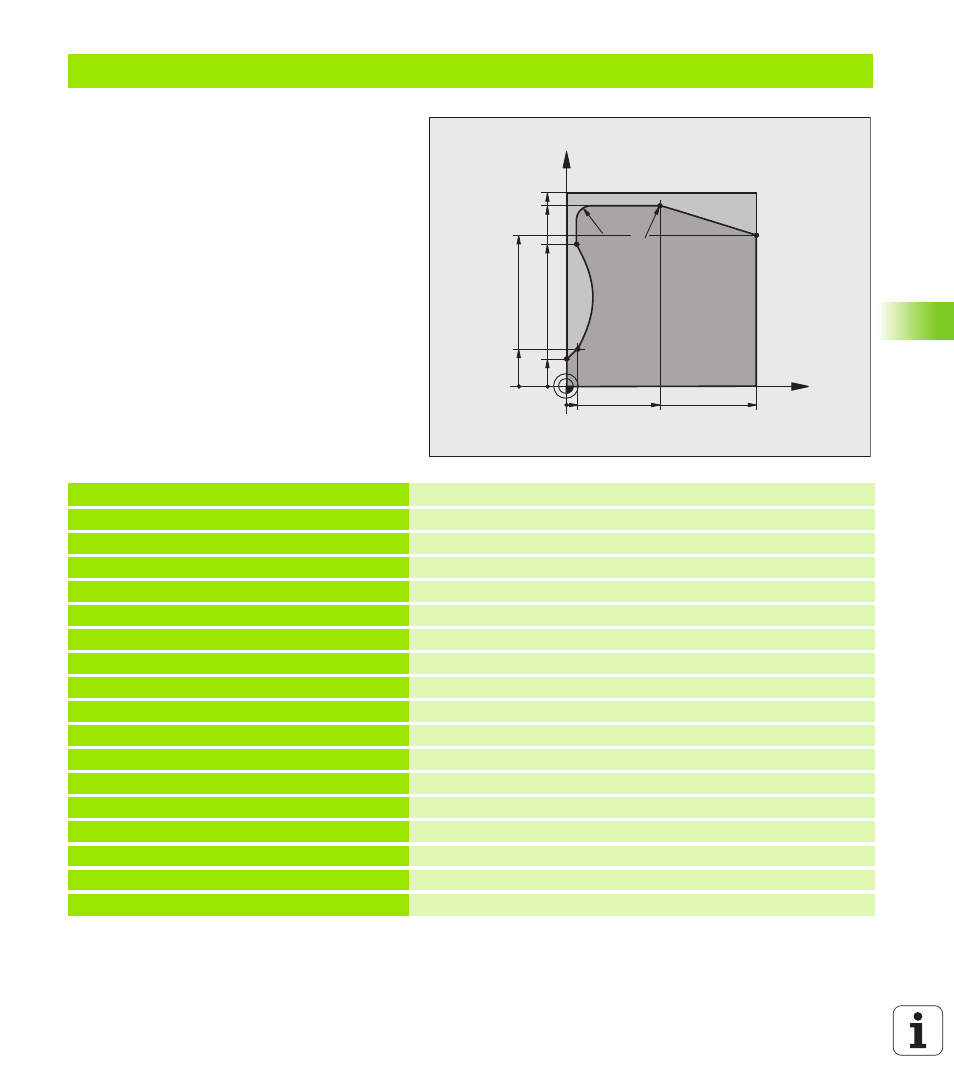

Esempio: contornatura profilo
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2000 Chiamata utensile, diametro 20
4 L Z+250 R0 FMAX Disimpegno utensile
5 CYCL DEF 14.0 PROFILO Definizione del sottoprogramma del profilo
6 CYCL DEF 14.1 LABEL PROFILO 1
7 CYCL DEF 25 CONTORNATURA PROFILO Definizione parametri di lavorazione
Q1=-20 ;PROF. FRESATURA
Q3=+0 ;SOVRAM. LATERALE
Q5=+0 ;COORD. SUPERFICIE
Q7=+250 ;ALTEZZA DI SICUREZZA
Q10=5 ;PROF. INCREMENTO
Q11=100 ;AVANZ. INCREMENTO
Q12=200 ;AVANZAM. FRESATURA
Q15=+1 ;MODO FRESATURA
8 CYCL CALL M3
Chiamata ciclo
9 L Z+250 R0 FMAX M2
Disimpegno utensile, fine programma
X
Y
5
20
100
100
80
50
95
75
15
R7
,5
R7
,5
