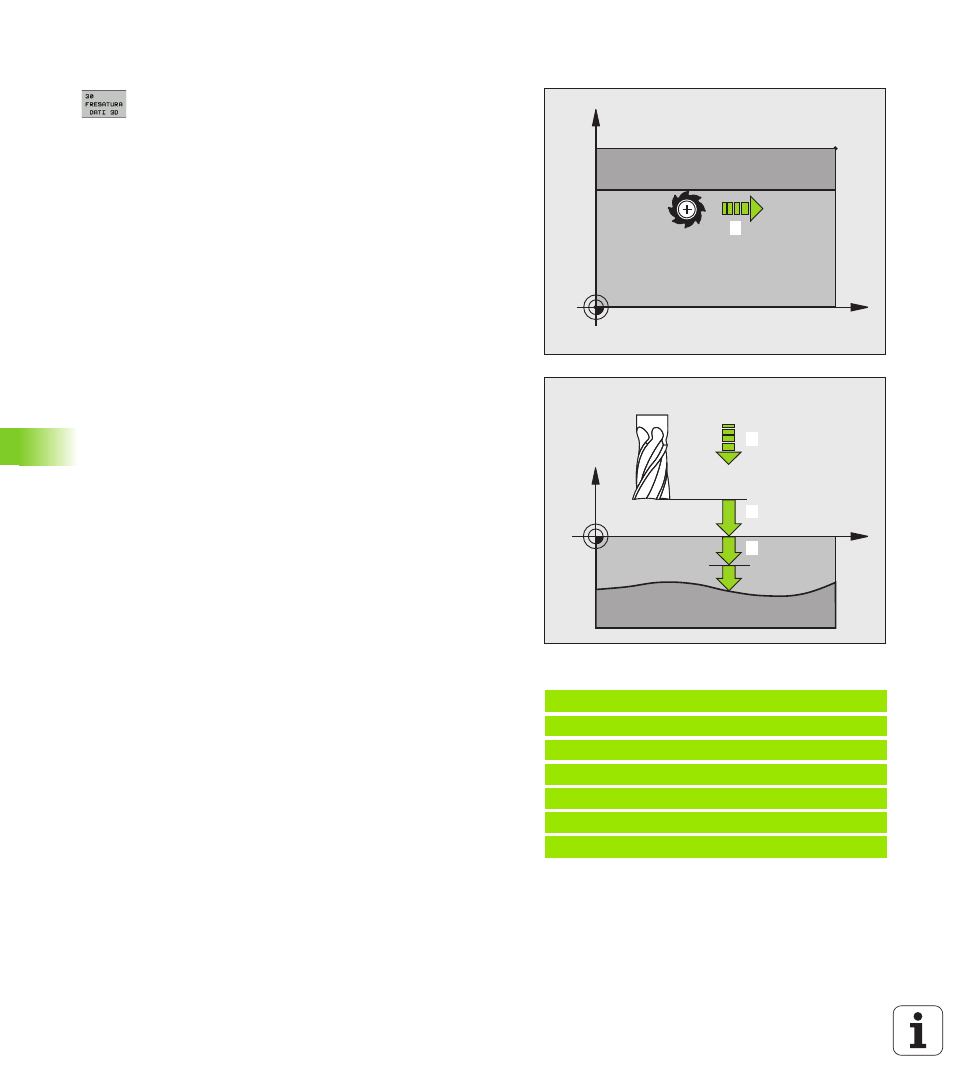

264 Cicli di lavorazione: spianatura
10
.2
LA
V
O
RAZIONE
D
A
TI
3D
(ciclo
30,
DIN/ISO:
G60)
Parametri ciclo
 Nome file dati 3D
: inserire il nome del programma nel
quale sono memorizzati i dati del profilo; se il file non
si trova nella directory attuale, inserire il percorso
completo. È possibile inserire al massimo 254
caratteri
 PUNTO MIN CAMPO : punto minimo (coordinate X, Y e Z)
del campo nel quale si deve fresare. Campo di
immissione da -99999,9999 a 99999,9999
 PUNTO MAX CAMPO
: punto massimo (coordinate X, Y e Z)
del campo nel quale si deve fresare. Campo di
immissione da -99999,9999 a 99999,9999
 DISTANZA DI SICUREZZA
1 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo nei movimenti in rapido. Campo di immissione
da 0 a 99999,9999
 PROFONDITÀ INCREMENTO
2 (in valore incrementale):
quota dei singoli accostamenti dell'utensile. Campo di
immissione da -99999,9999 a 99999,9999
 AVANZAMENTO INCREMENTO 3 : velocità di spostamento
dell'utensile durante la penetrazione in mm/min.
Campo di immissione da 0 a 99999,999, in alternativa
FAUTO
 AVANZAMENTO FRESATURA 4 : velocità di spostamento
dell'utensile durante la fresatura in mm/min. Campo
di immissione da 0 a 99999,9999, in alternativa FAUTO
 FUNZIONE AUSILIARIA M
: immissione opzionale di un
massimo di due funzioni ausiliarie, ad es. M13.
Campo di immissione da 0 a 999
Esempio: blocchi NC
64 CYCL DEF 30.0 LAVORAZIONE DATI 3D
65 CYCL DEF 30.1 PGM DIGIT.: BSP.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30.4 DIST. 2
69 CYCL DEF 30.5 INCR. -5 F100
70 CYCL DEF 30.6 F350 M8
