2.5 Unit - F
o
ra
tu
ra
asse C
Unit "Foratura singola superficie cilindrica"

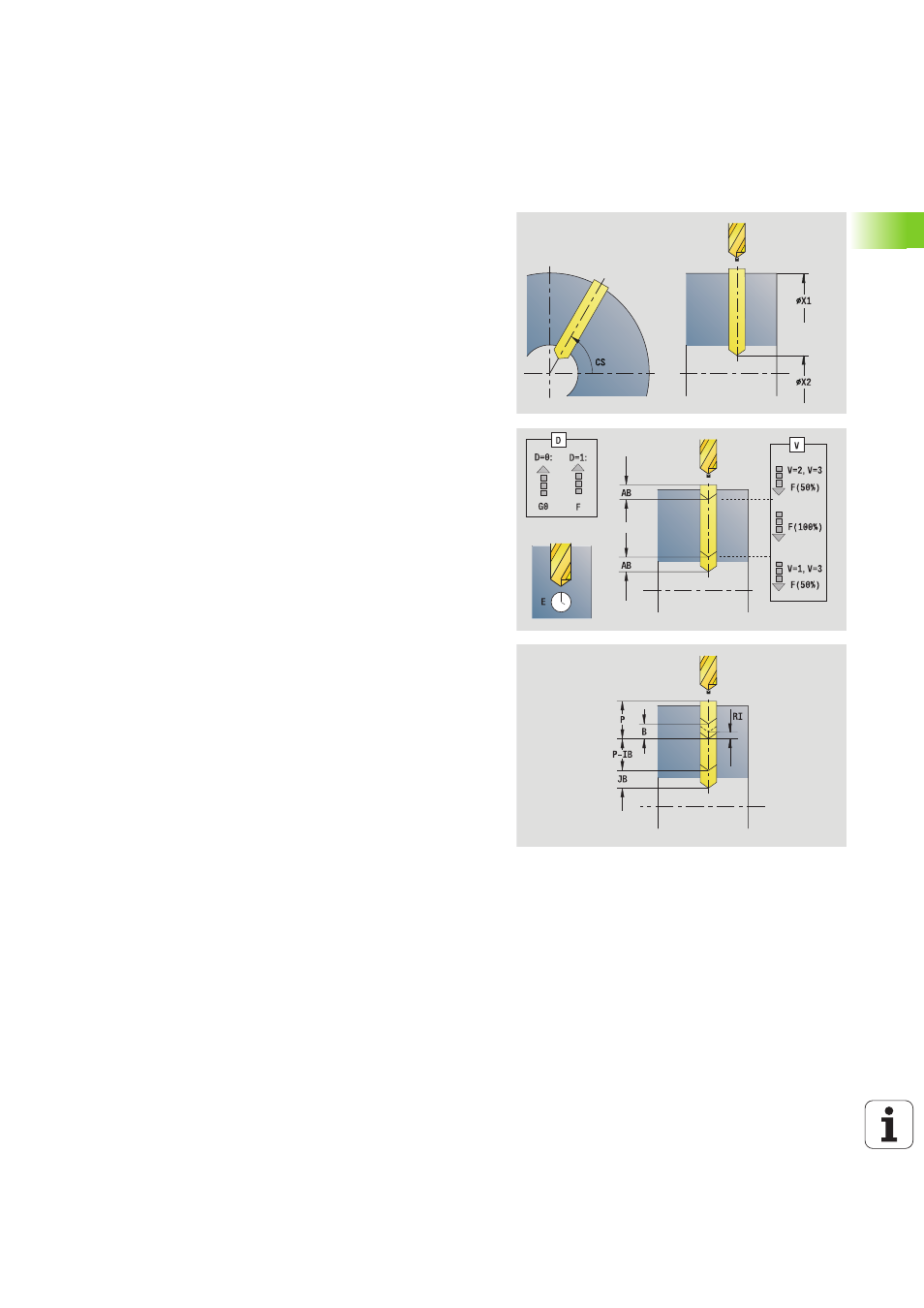

La Unit esegue un foro sulla superficie cilindrica.
Nome Unit: G74_Bohr_Mant_C / Ciclo: G74 (vedere pagina 332)
Accesso al database tecnologico
 Tipo di lavorazione: foratura
 Parametri correlati: F, S
Maschera Ciclo
X1
Punto di partenza foro (quota diametrale)
X2 Punto finale foro (quota diametrale)
CS Angolo mandrino
E Tempo di sosta a fine foro (default: 0)
D Ritorno in
 0: rapido
 1: avanzamento
V Riduzione avanzamento
 0: senza riduzione
 1: alla fine del foro
 2: all'inizio del foro
 3: a inizio e fine foro
AB Lunghezza di foratura (distanza per riduzione avanzamento)
P Profondità di foratura
IB Valore di riduzione della profondità di foratura: valore di cui
la profondità di penetrazione viene ridotta dopo ogni
incremento.
JB Profondità di foratura minima: se è stato indicato un valore
di riduzione della profondità di foratura, questa viene ridotta
soltanto fino al valore immesso in JB.
B Distanza di ritorno: valore di cui l'utensile viene arretrato
dopo il raggiungimento della relativa profondità di foratura.
RI Distanza di sicurezza interna. Distanza per ripresa
all'interno del foro (default: distanza di sicurezza SCK).
Maschera Globale
G14
Punto cambio utensile
 nessun asse
 0: simultaneo
 1: prima X, poi Z
 2: prima Z, poi X
 3: solo X
 4: solo Z
 5: solo in direzione Y
 6: simultaneo a Y (spostamento asse X, Y e Z in
diagonale)
