Unit "Filettatura diretta"
La Unit realizza un semplice filetto interno o esterno in direzione
assiale.
Nome Unit: G32_MAN / Ciclo: G32 (vedere pagina 308)
6: incremento costante con configurazione passata residua
(4290)
Il controllo numerico impiega la stessa profondità di taglio a ogni
incremento, dove la profondità di taglio corrisponde
all'incremento massimo I. Se il multiplo della profondità di taglio
non corrisponde alla profondità di filettatura, il controllo numerico
impiega la restante profondità di taglio residua per il primo
incremento. Grazie alla configurazione della passata residua, il
controllo numerico divide l'ultima profondità di taglio in quattro
passate, dove la prima passata corrisponde alla metà, la seconda
a un quarto, e la terza e la quarta ad un ottavo della profondità di
taglio calcolata.
Accesso al database tecnologico
 Tipo di lavorazione: tornitura filettatura
 Parametri correlati: F, S

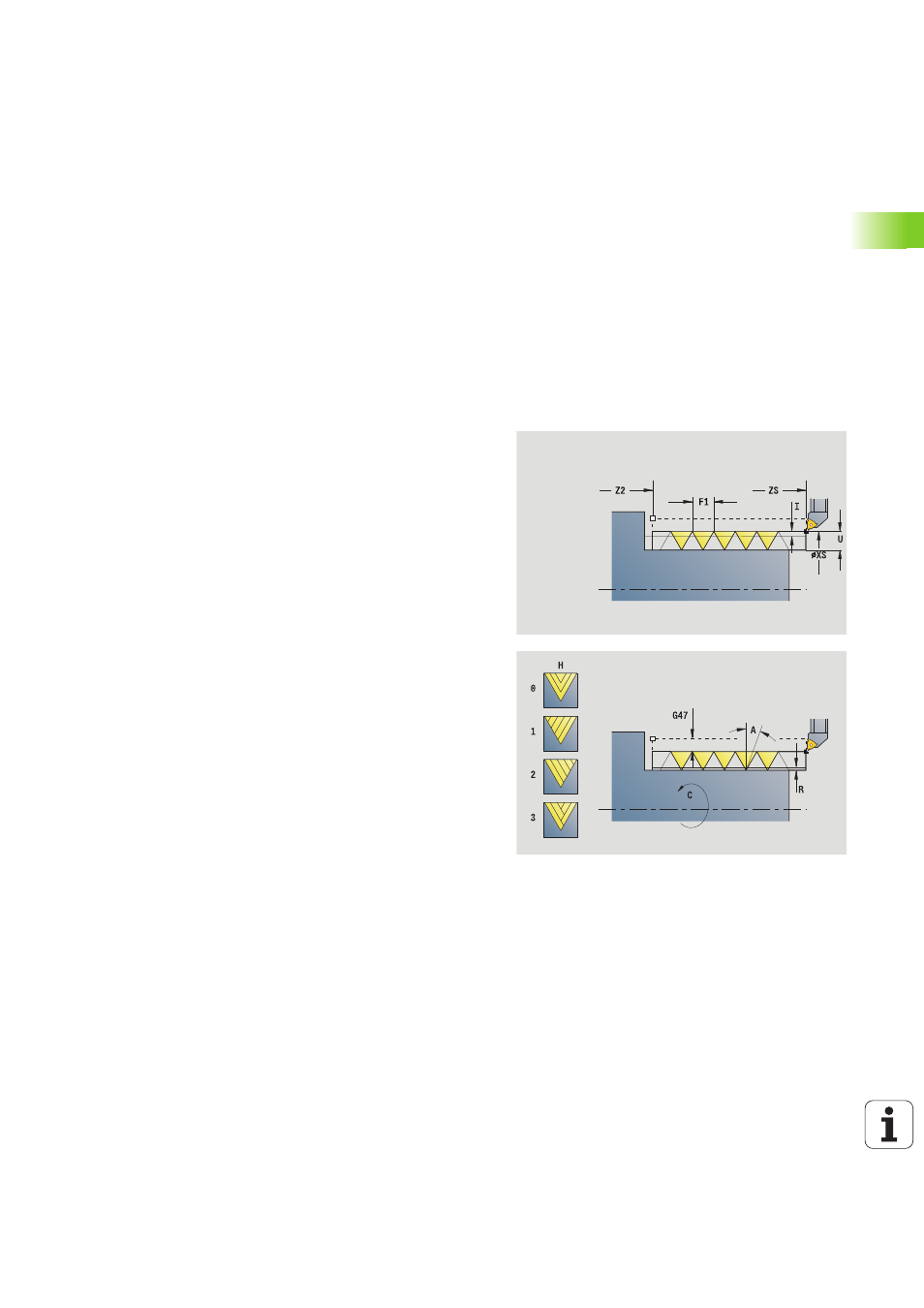

Maschera Filettatura
O
Posizione di filettatura
 0: filetto interno (incremento in +X)
 1: filetto esterno (incremento in –X)
APP Avvicinamento vedere pagina 65
XS Diametro di partenza
ZS Posizione di partenza Z
Z2 Punto finale filetto
F1 Passo filetto
U Profondità filetto (automatica per filetto metrico ISO)
I Incremento massimo (quota radiale)
IC Numero di passate (solo se non è programmato I e
incremento V=0 o V=1)
KE Posizione di uscita
 0: a fine filetto
 1: a inizio filetto
K Lunghezza uscita
