HEIDENHAIN MANUALplus 620, CNC PILOT 640 511
6.2 Pr
ofili del piano XY

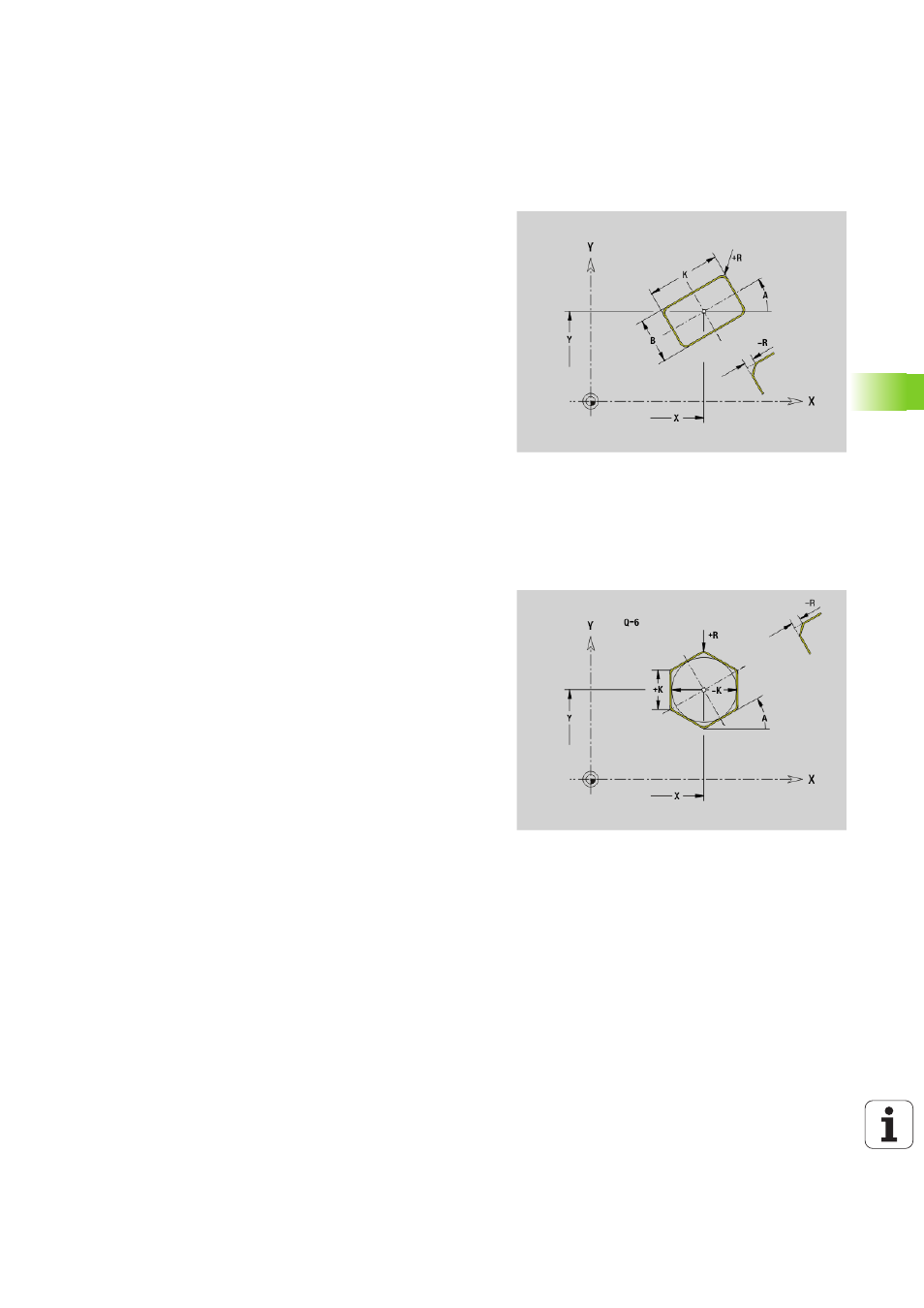

Rettangolo piano XY G375-Geo
G375 definisce un rettangolo nel piano XY.
Poligono piano XY G377-Geo
G377 definisce un poligono regolare nel piano XY.
Parametri
X
Centro del rettangolo (quota radiale)
Y Centro del rettangolo
A Angolo finale (riferimento: asse X positivo; default: 0°)
K Lunghezza del rettangolo
B Larghezza del rettangolo
R Smusso/Arrotondamento (default: 0)
 R\>0: raggio arrotondamento
 R<0: larghezza smusso
P Profondità/Altezza (default: "P" da G308)
 P<0: tasca
 P\>0: isola
I Diametro di limitazione (per la limitazione di taglio)
 Nessun inserimento: "X" dall'identificativo di sezione
 "I" sovrascrive "X" dall'identificativo di sezione
Parametri
X
Centro del poligono (quota radiale)
Y Centro del poligono
Q Numero degli spigoli (Q \>= 3)
A Angolo finale (riferimento: asse X positivo; default: 0°)
K Lunghezza lato/Apertura chiave
 K\>0: lunghezza lato
 K<0: apertura chiave (diametro interno)
R Smusso/Arrotondamento – default: 0
 R\>0: raggio arrotondamento
 R<0: larghezza smusso
P Profondità/Altezza (default: "P" da G308)
 P<0: tasca
 P\>0: isola
I Diametro di limitazione (per la limitazione di taglio)
 Nessun inserimento: "X" dall'identificativo di sezione
 "I" sovrascrive "X" dall'identificativo di sezione
