HEIDENHAIN MANUALplus 620, CNC PILOT 640 515
6.3 Pr
ofili del piano YZ

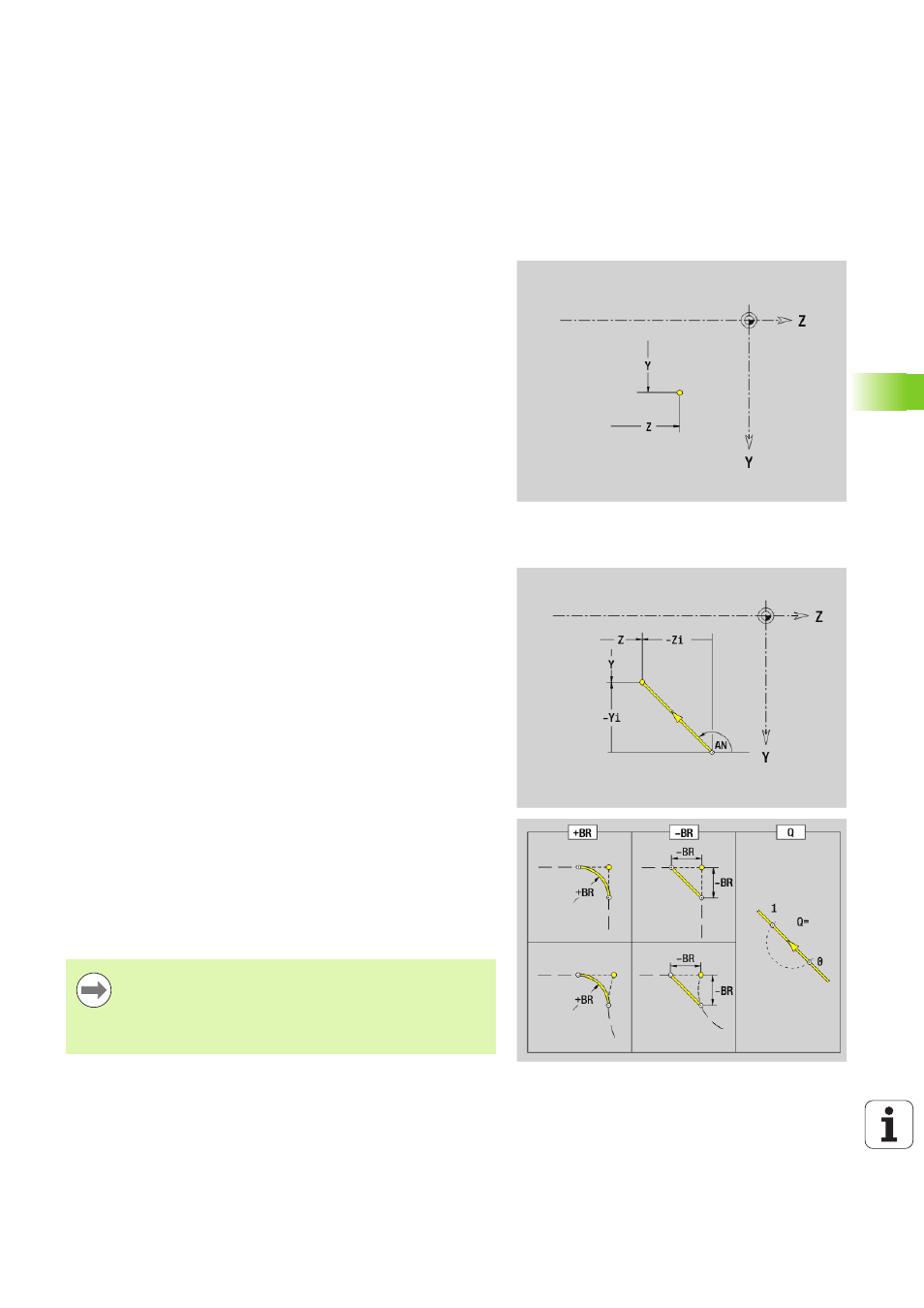

6.3 Profili del piano YZ
Punto di partenza profilo piano YZ G180-Geo
G180 definisce il punto iniziale di un profilo nel piano YZ.
Elemento lineare piano YZ G181-Geo
G181 definisce un elemento lineare di un profilo nel piano YZ.
Parametri
Y
Punto iniziale profilo
Z Punto iniziale profilo
PZ Punto iniziale profilo (raggio polare)
W Punto iniziale profilo (angolo polare)
Parametri
Y
Punto finale
Z Punto finale
AN Angolo rispetto all'asse Z positivo
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR\>0: raggio arrotondamento
 BR<0: larghezza smusso
PZ Punto finale (raggio polare; riferimento: punto zero pezzo)
W Punto finale (angolo polare; riferimento: punto zero pezzo)
AR Angolo rispetto all'asse Z positivo (AR corrisponde a AN)
R Lunghezza (raggio polare; riferimento: ultimo punto profilo)
Programmazione
 Y, Z: assoluto, incrementale, di tipo modale o "?"
 ANi: angolo con elemento successivo
 ARi: angolo con elemento precedente
