HEIDENHAIN MANUALplus 620, CNC PILOT 640 241
4.8 Pr
ofili della superficie cilindr
ica

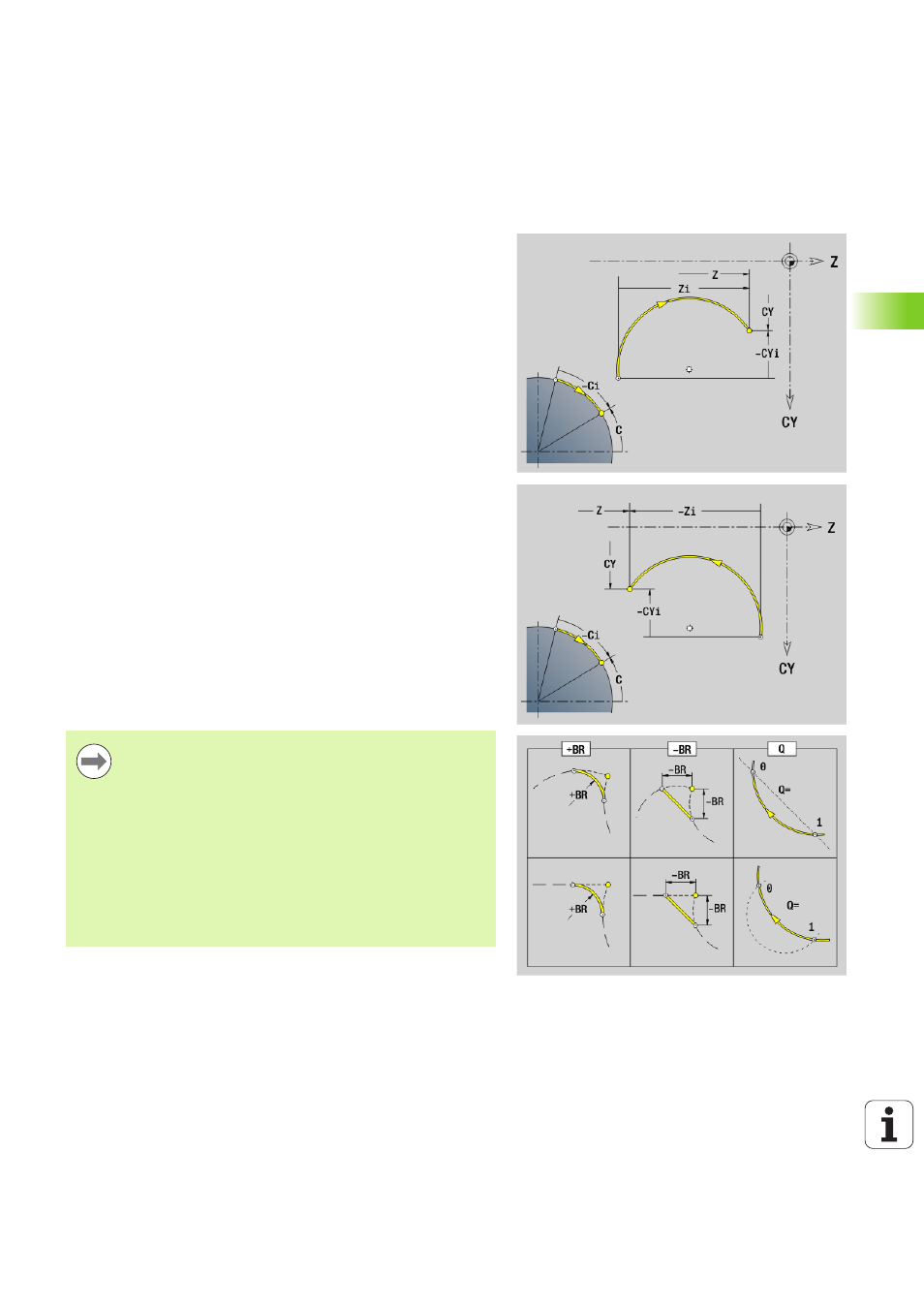

Arco di cerchio profilo superficie cilindrica G112-
Geo/G113-Geo
L'istruzione G112/G113 definisce un arco del profilo sulla superficie
cilindrica. Senso di rotazione: vedere la grafica di supporto
Parametri
Z
Punto finale
C Punto finale (angolo finale o angolo polare)
CY Punto finale come "quota percorso"; riferimento: sviluppo
superficie cilindrica con "diametro di riferimento"
R Raggio
K Centro in direzione Z
J Angolo del centro come "quota percorso"
Q Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR\>0: raggio arrotondamento
 BR<0: larghezza smusso
PZ Punto finale (raggio polare)
W Centro (angolo polare; riferimento: punto zero pezzo)
PM Centro (raggio polare; riferimento: punto zero pezzo)
AR
Angolo di partenza (angolo tangenziale all'asse rotativo)
AN Angolo finale (angolo tangenziale all'asse rotativo)
Programmazione
 Z, CY: assoluto, incrementale, modale o "?"
 C: assoluto, incrementale o modale
 K, J: assoluto o incrementale
 PZ, W, PM: assoluto o incrementale
 ARi: angolo con elemento precedente
 ANi: angolo con elemento successivo
 Programmare Z e C o Z e CY oppure K e W o K e J
 Programmare "Centro" o "Raggio"
 Con "Raggio" sono possibili solo archi <= 180°
