578 TURN PLUS
7.
5 Esempio

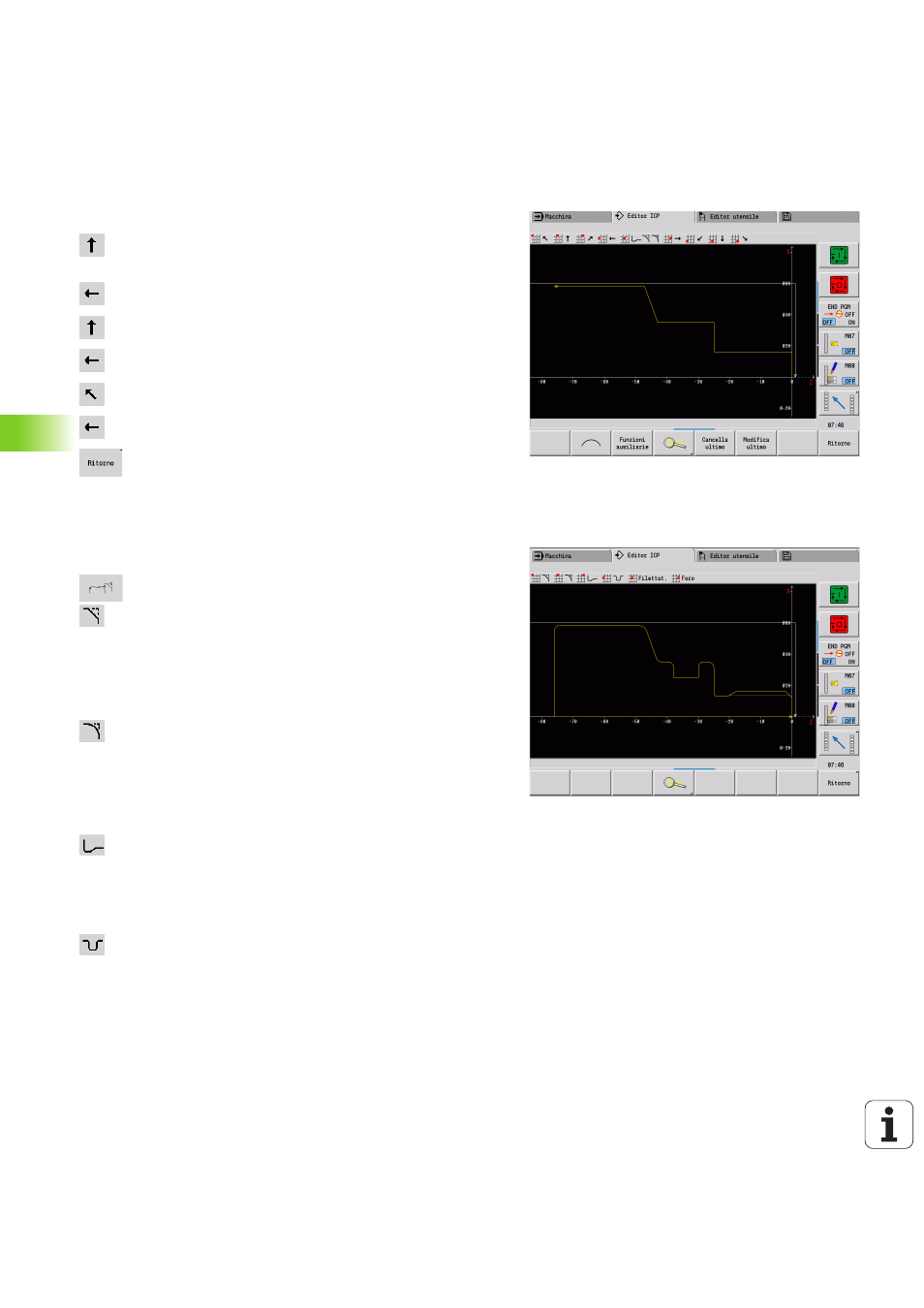

Definizione del profilo base
 Selezionare "ICP \> Pezzo finito (\> Profilo)".
 Registrare il punto di partenza del profilo X = 0; Z = 0
e il punto finale dell'elemento X = 16
 Registrare Z = –25
 Registrare X = 35
 Registrare Z = -43
 Registrare X = 58; Z = 70
 Registrare Z = -76
 Premere il tasto "Indietro": livello di menu precedente.
Definizione degli elementi geometrici
Smusso "Spigolo isola filettata":
 Selezionare Elementi sagomati
 Selezionare "Forma \> Smusso"
 Attivare "Spigolo isola filettata"
 Finestra di dialogo "Smusso": larghezza smusso = 3
mm
Arrotondamenti:
 Selezionare "Forma \> Arrotondamento"
 Attivare "Spigoli per arrotondamento"
 Finestra di dialogo "Arrotondamento": raggio di
arrotondamento = 2 mm
Scarico:
 Selezionare "Forma \> Scarico \> Scarico Forma G"
 Attivare "Spigoli per scarico"
 Finestra di dialogo "Scarico Forma DIN 76"
Gola:
 Selezionare "Forma \> Gola \> Gola Standard / G22"
 Attivare "Elemento base per gola"
 Finestra di dialogo "Gola standard / G22":
 Spigolo interno (Z) = 25 mm
 Spigolo interno (Ki) = –8 mm
 Diametro gola = 25 mm
 Rag. esterno/Smusso (B) = -1 mm
