HEIDENHAIN MANUALplus 620, CNC PILOT 640
233
4.7 Pr
ofili superficie fr
ontale/post
er
ior
e

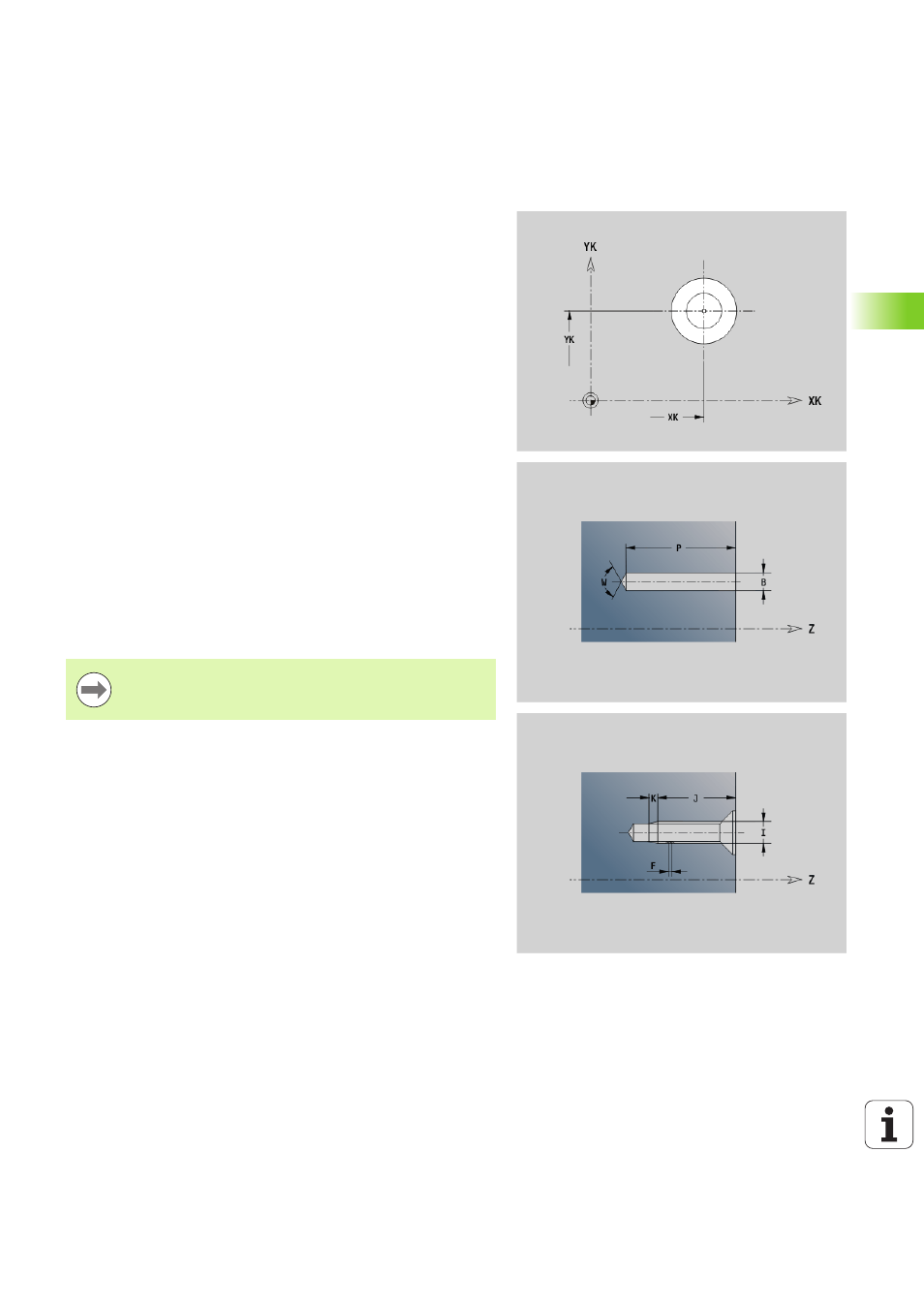

Foro superficie frontale/posteriore G300-Geo
L'istruzione G300 definisce un foro con svasatura e maschiatura in un
profilo frontale o posteriore.
Parametri
XK
Centro in coordinate cartesiane
YK
Centro in coordinate cartesiane
B
Diametro foro
P
Profondità di foratura (senza punta)
W
Angolo della punta (default: 180°)
R
Diametro di svasatura
U
Profondità di svasatura
E
Angolo di svasatura
I
Diametro filetto
J
Profondità di filettatura
K
Imbocco filetto (lunghezza di uscita)
F
Passo filetto
V
Filettatura sinistrorsa o destrorsa (default: 0)
0: filettatura destrorsa
1: filettatura sinistrorsa
A
Angolo rispetto asse Z; inclinazione del foro
Campo per superficie frontale: –90° < A < 90° (default: 0°)
Campo per superficie posteriore: 90° < A < 270° (default:
180°)
O
Diametro di centratura
Lavorare i fori G300 con G71..G74.
