Unit "Scarico Forma E, F, DIN76"
La Unit esegue lo scarico definito in KG e la successiva superficie piana.
L'imbocco cilindrico viene eseguito se si indica uno dei parametri
Lunghezza imbocco
o Raggio imbocco.
Nome Unit: G85x_DIN_E_F_G / Ciclo: G85 (vedere pagina 317)
Accesso al database tecnologico
 Tipo di lavorazione: finitura
 Parametri correlati: F, S, E
Maschera Panoramica
KG
Tipo di scarico
 E: DIN 509 forma E; ciclo G851 (vedere pagina 319)
 F: DIN 509 forma E; ciclo G852 (vedere pagina 320)
 G: DIN 76 forma G (scarico); ciclo G853 (vedere pagina
321)
X1, Z1 Punto iniziale profilo (X1: quota diametrale)
X2, Z2 Punto finale profilo (X2: quota diametrale)
APP Avvicinamento vedere pagina 65

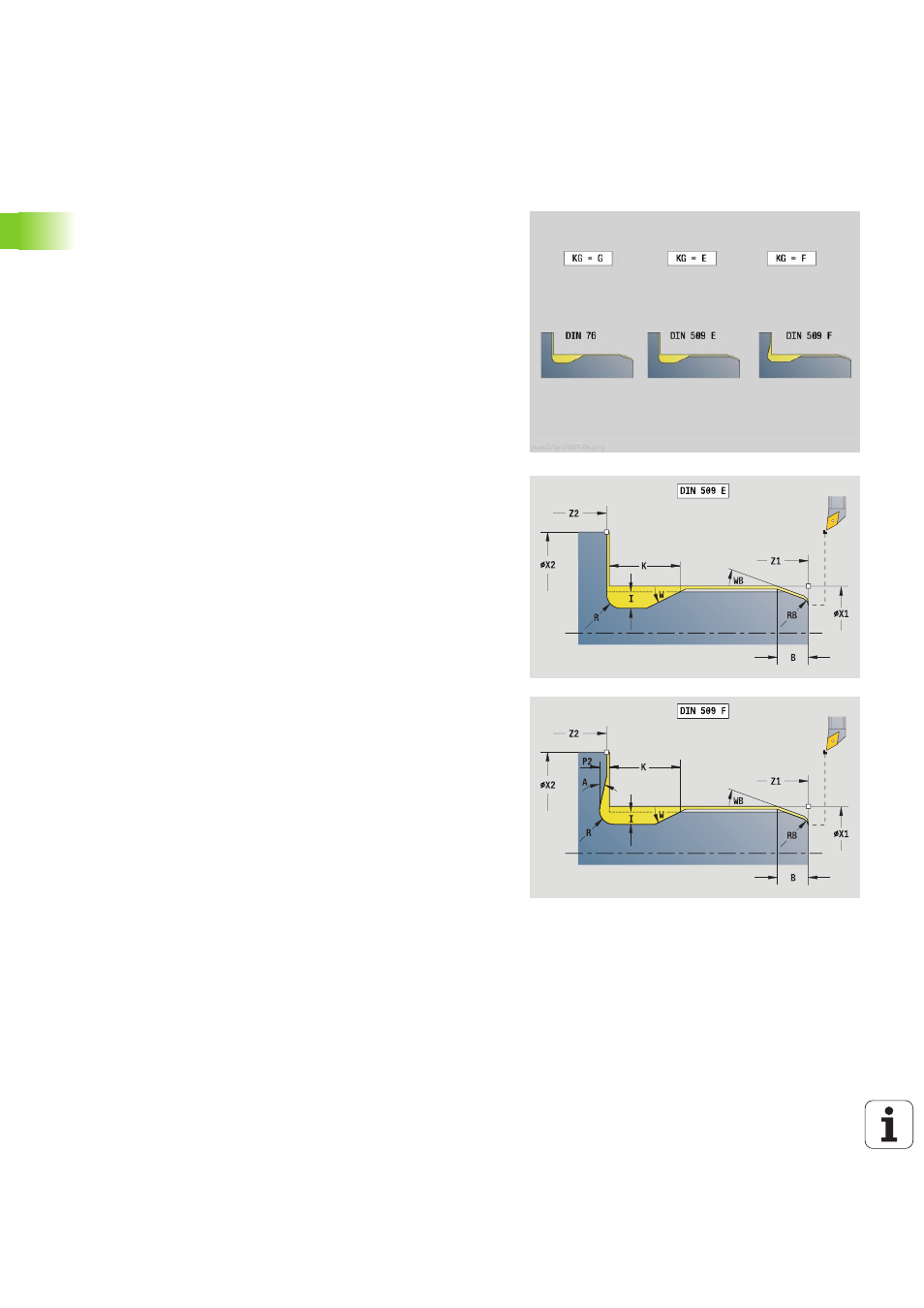

Scarico Forma E
I
Profondità scarico (default: tabella standard)
K Lunghezza scarico (default: tabella standard)
W Angolo scarico (default: tabella standard 15°)
R Raggio scarico (default: tabella standard)
H Tipo di distacco
 0: al punto di part.
 1: fine sup. piana
Maschera Forma F
I
Profondità scarico (default: tabella standard)
K Lunghezza scarico (default: tabella standard)
W Angolo scarico (default: tabella standard 15°)
R Raggio scarico (default: tabella standard)
P2 Profondità trasversale (default: tabella standard)
A Angolo trasversale (default: tabella standard 8°)
H Tipo di distacco
 0: al punto di part.
 1: fine sup. piana
