6.3 Pr
ofili del piano YZ
Foro piano YZ G380-Geo

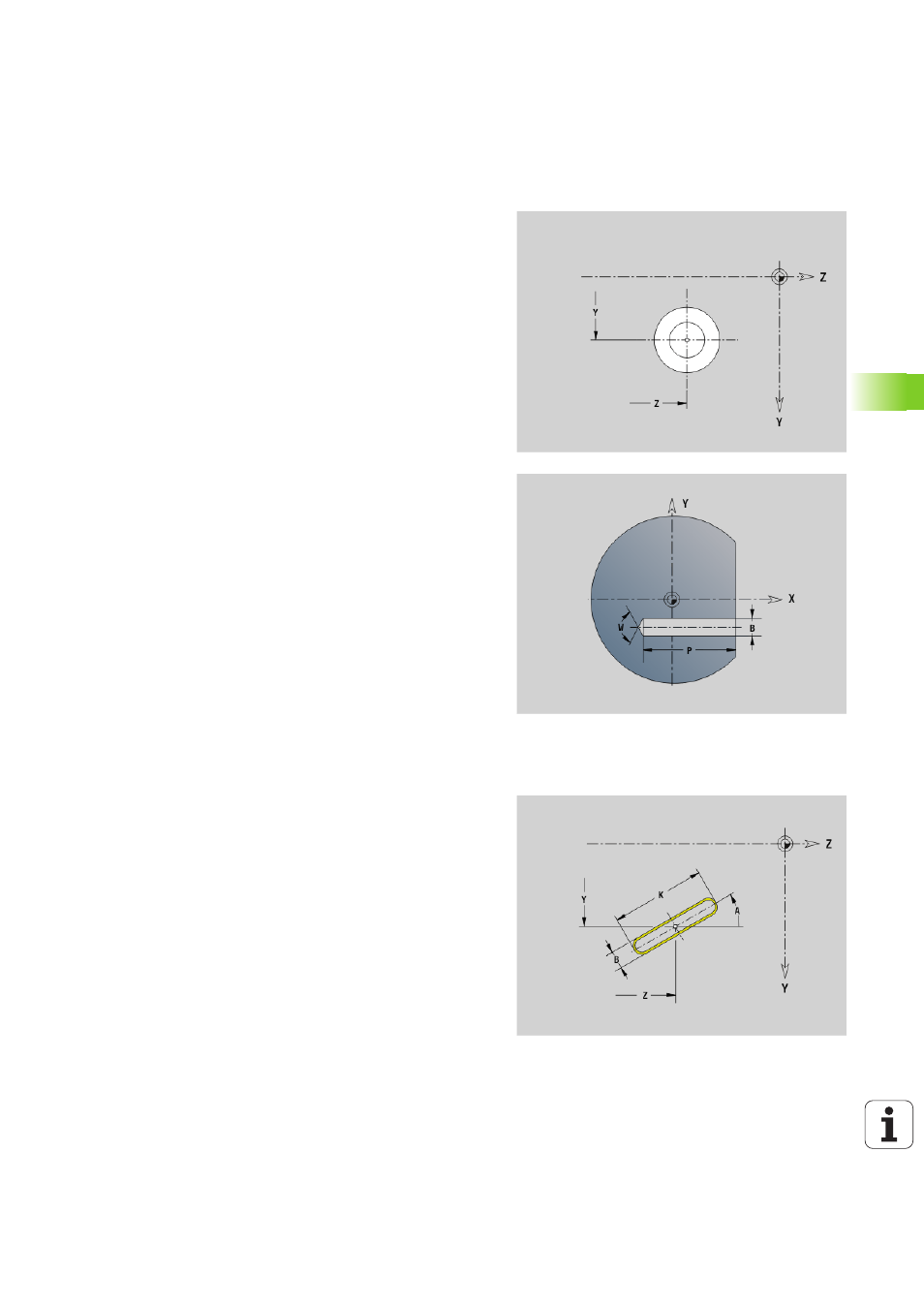

G380 definisce un foro singolo con svasatura e filettatura nel piano YZ.
Scanalatura lineare piano YZ G381-Geo
G381 definisce una scanalatura lineare nel piano YZ.
Parametri
Y
Centro foro
Z Centro foro
B Diametro foro
P Profondità di foratura (senza punta)
W Angolo della punta (default: 180°)
R Diametro di svasatura
U Profondità di svasatura
E Angolo di svasatura
I Diametro filetto
J Profondità di filettatura
K Imbocco filetto (lunghezza di uscita)
F Passo filetto
V Filettatura sinistrorsa o destrorsa (default: 0)
 0: filettatura destrorsa
 1: filettatura sinistrorsa
A Angolo rispetto all'asse X (campo: –90° < A < 90°)
O Diametro di centratura
Parametri
Y
Centro della scanalatura
Z Centro della scanalatura
X Diametro di riferimento
 Nessun inserimento: "X" dall'identificativo di sezione
 "X" sovrascrive la quota "X" specificata nell'identificativo di
sezione
A Angolo di posizione (riferimento: asse Z positivo; default: 0°)
K Lunghezza della scanalatura
B Ampiezza della scanalatura
P Profondità della tasca (default: "P" da G308)
