HEIDENHAIN MANUALplus 620, CNC PILOT 640 207
4.4 Elementi sag
o
mati del pr
ofilo di t
o
rn
it
ur
a
4.4 Elementi sagomati del profilo
di tornitura

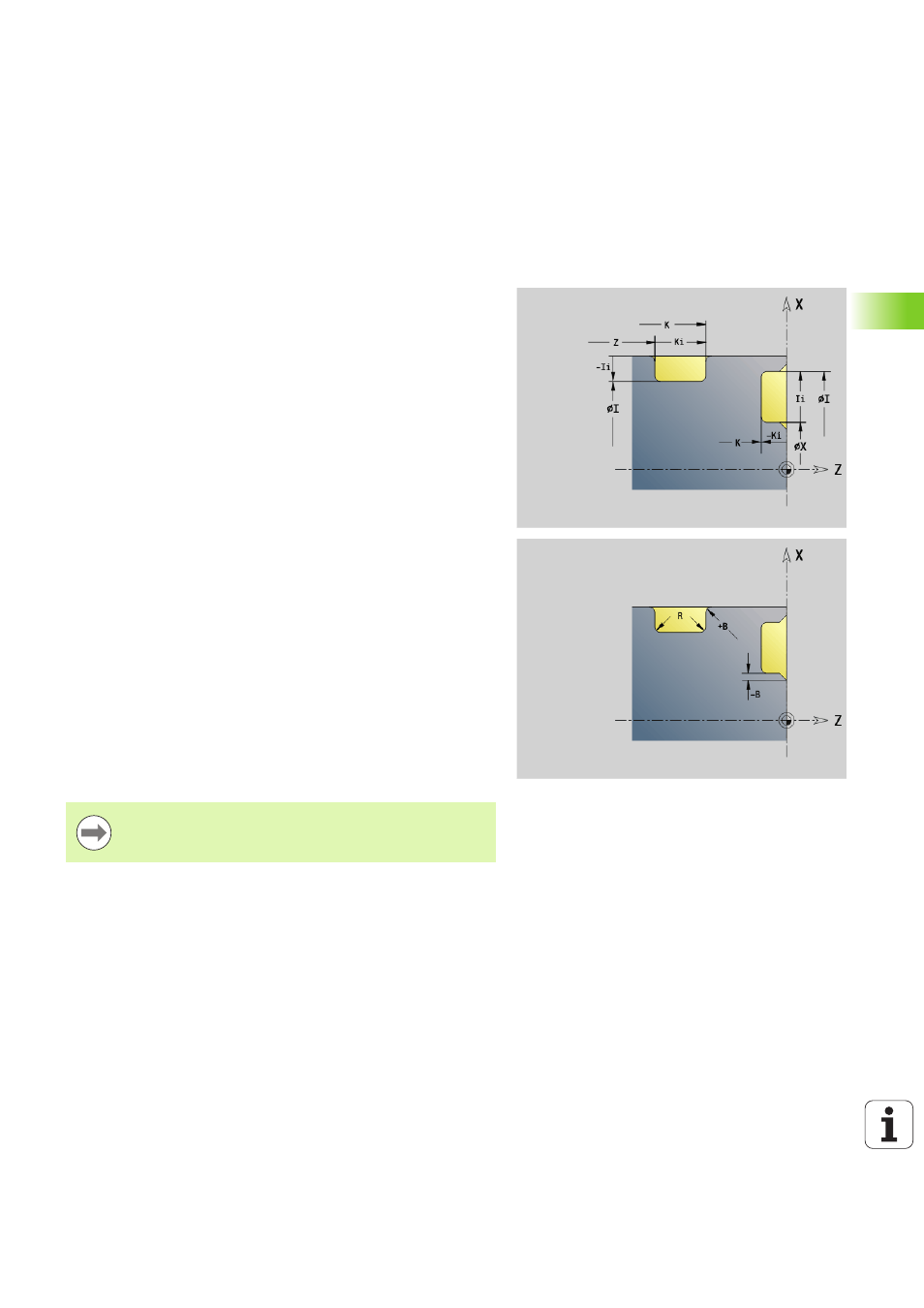

Gola (standard) G22-Geo
L'istruzione G22 definisce una gola sull'elemento di riferimento
precedentemente programmato parallelo all'asse.
Parametri
X
Punto iniziale nella gola superficie piana (quota diametrale)
Z Punto iniziale nella gola superficie cilindrica
I Spigolo interno (quota diametrale)
 Gola superficie piana: punto finale della gola
 Gola superficie cilindrica: fondo della gola
K Spigolo interno
 Gola superficie piana: fondo della gola
 Gola superficie cilindrica: punto finale della gola
Ii Spigolo interno – incrementale (osservare il segno!)
 Gola superficie piana: larghezza gola
 Gola superficie cilindrica: profondità gola
Ki Spigolo interno – incrementale (osservare il segno!)
 Gola superficie piana: profondità gola
 Gola superficie cilindrica: larghezza gola
B Raggio esterno/smusso sui due lati della gola (default: 0)
 B\>0: raggio arrotondamento
 B<0: larghezza smusso
R Raggio interno nei due spigoli della gola (default: 0)
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 201)
FP
Senza lavorazione elemento (necessario solo per TURN PLUS):
 1: senza lavorazione gola
Programmare solo X o Z.
