6.5 Posizionamento utensile asse Y
Posizionamento in rapido G0

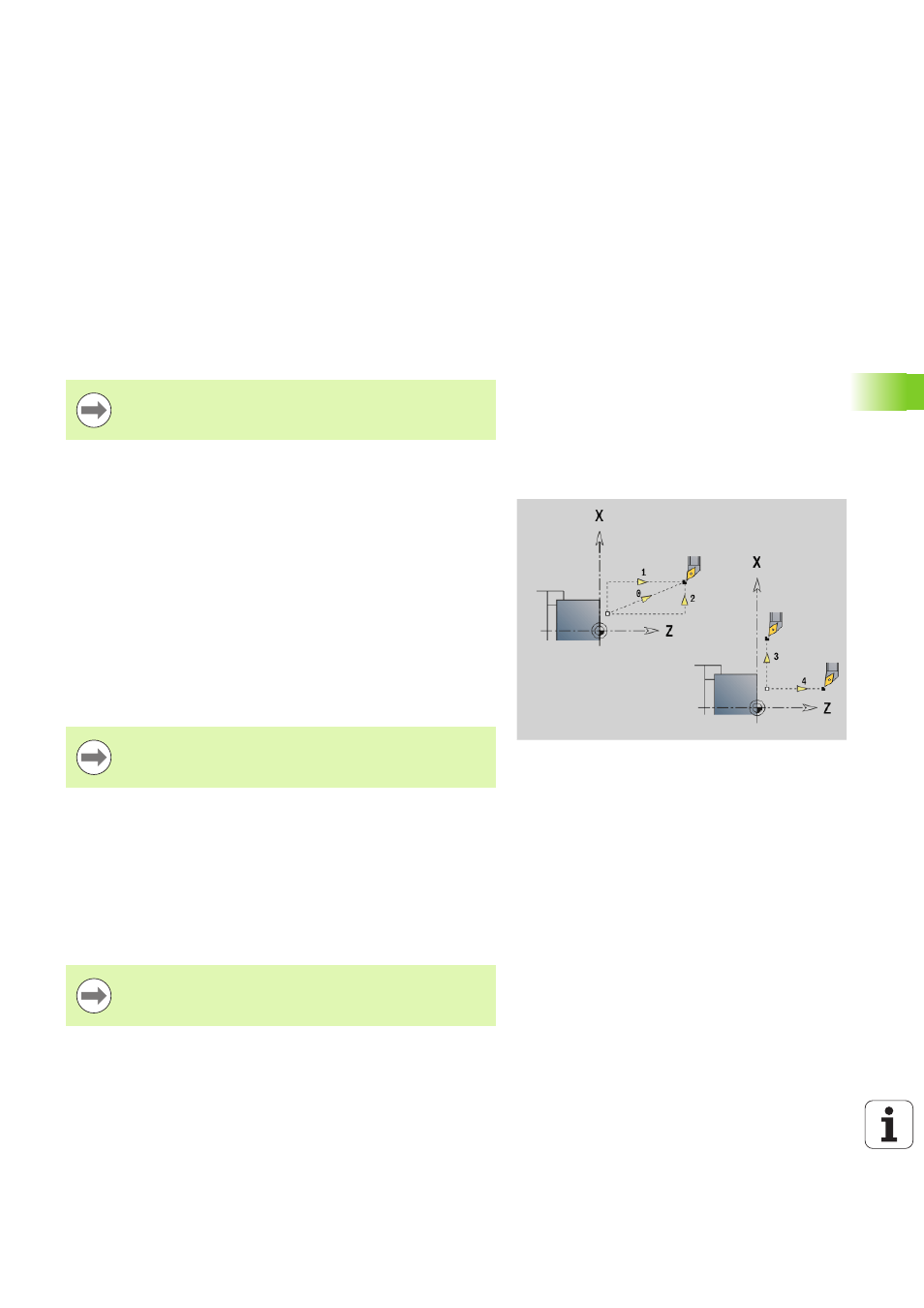

L'istruzione G0 raggiunge il "Punto di arrivo X, Y, Z" in rapido con il
percorso più breve.
Raggiungimento punto di cambio utensile G14
G14 sposta in rapido sul punto di cambio utensile. Le coordinate del
punto di cambio utensile si definiscono in modalità Preparazione.
Rapido in coordinate macchina G701
G701 raggiunge il "Punto di arrivo X, Y, Z" in rapido con il percorso più
breve.
Parametri
X
Diametro – Punto di arrivo
Z Lunghezza – Punto di arrivo
Y Lunghezza – Punto di arrivo
Programmazione X, Y, Z: assoluto, incrementale o di tipo
modale
Parametri
Q
Ordine (default: 0)
 0: spostamento contemporaneo asse X e Z (diagonale)
 1: prima in direzione X, poi Z
 2: prima in direzione Z, poi X
 3: solo in direzione X, Z rimane invariato
 4: solo in direzione Z, X rimane invariato
 5: solo in direzione Y
 6: spostamento contemporaneo asse X, Y e Z (diagonale)
Con Q=0...4 l'asse Y non viene spostato.
Parametri
X
Punto finale (quota diametrale)
Y Punto finale
Z Punto finale
"X, Y, Z" sono riferiti all'origine macchina e all'origine
slitta.
