108 Units smart.Turn
2.6 Unit - Pr
ef
or
at
ur
a asse C
Unit "Preforatura fresatura profilo ICP superficie
frontale"
La Unit determina la posizione di preforatura e realizza il foro. Il ciclo di
fresatura successivo riceve la posizione di preforatura mediante il
riferimento memorizzato in NF. Se il profilo di fresatura è formato da
più sezioni, la Unit realizza un foro per ogni sezione.
Nome Unit: DRILL_STI_840_C / Cicli: G840 A1 (vedere pagina 360);
G71 (vedere pagina 326)
Accesso al database tecnologico
 Tipo di lavorazione: foratura
 Parametri correlati: F, S

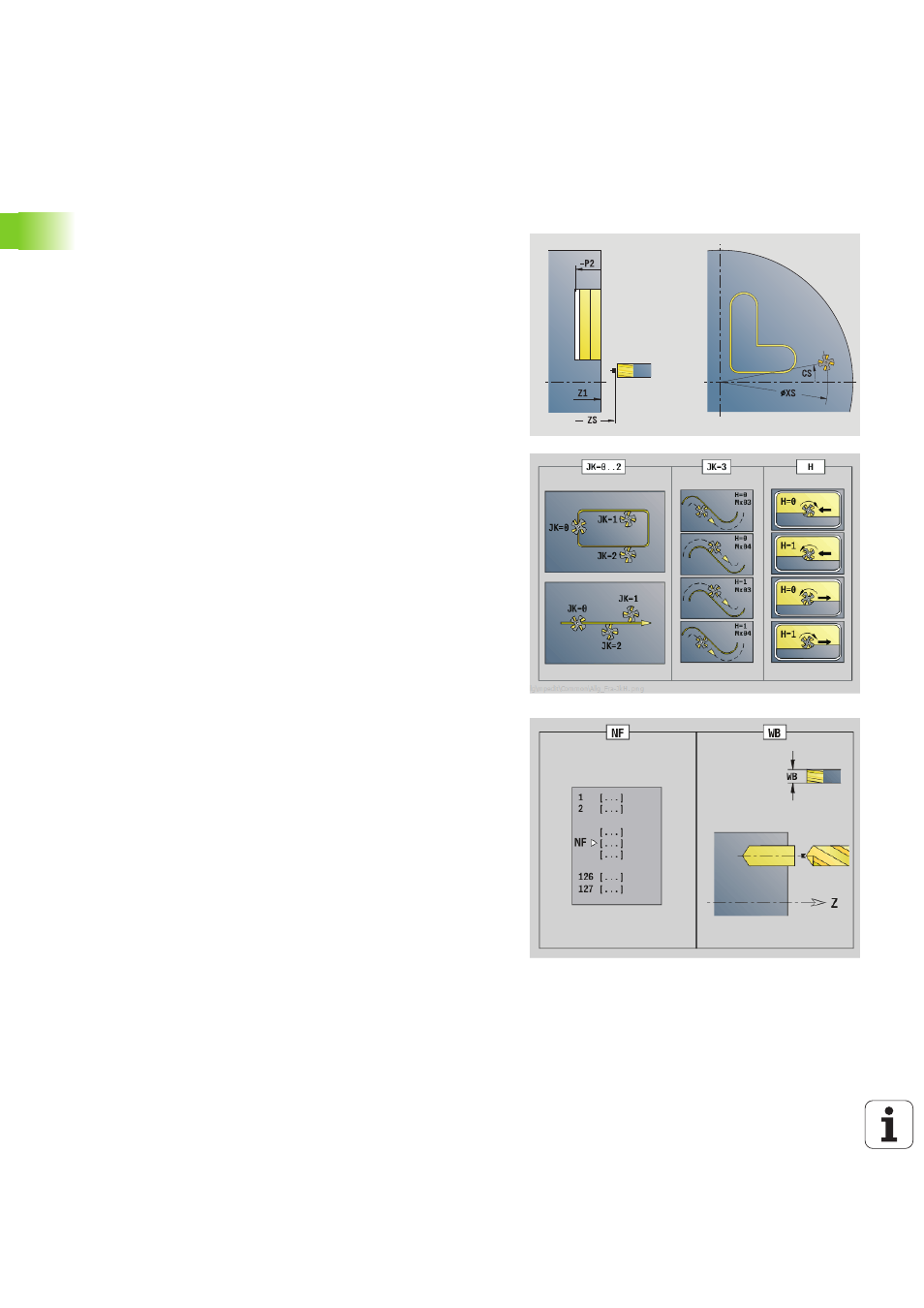

Maschera Profilo
FK
vedere pagina 62
NS N. blocco di partenza profilo
NE N. blocco finale profilo
Z1 Spigolo superiore fresatura
P2 Profondità profilo
Maschera Ciclo
JK
Posizione di fresatura
 0: sul profilo
 1: profilo chiuso: all'interno del profilo
 1, profilo aperto: a sinistra del profilo
 2, profilo chiuso: all'esterno del profilo
 2, profilo aperto: a destra del profilo
 3: in funzione di H e MD
H Direzione di fresatura
 0: discorde
 1: concorde
I Sovrametallo parallelo al profilo
K Sovrametallo in profondità
R Raggio di avvicinamento
WB Diametro fresa
NF Tacca posizione
E Tempo di sosta a fine foro (default: 0)
D Ritorno in
 0: rapido
 1: avanzamento
V Riduzione avanzamento
 0: senza riduzione
 1: alla fine del foro
 2: all'inizio del foro
 3: a inizio e fine foro
AB Lunghezza di foratura (distanza per riduzione avanzamento)
RB Piano di ritorno (default: alla posizione di partenza oppure a
distanza di sicurezza)
