290 Programmazione DIN
4.1
7
Cicli di t
o
rn
it
ur
a r
if
e
ri
ti al pr
ofilo

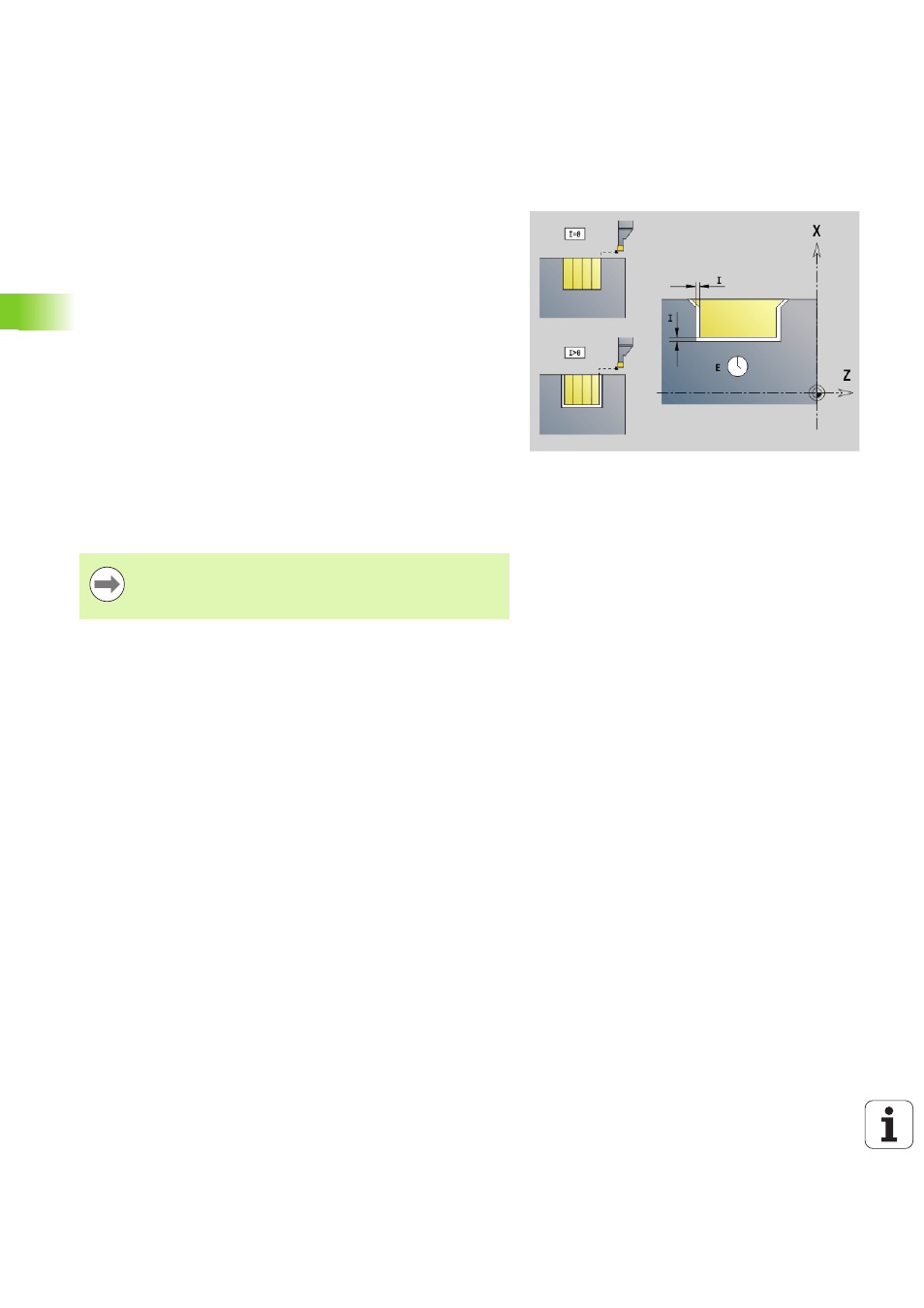

Gola G870
L'istruzione G870 realizza una gola definita con G22-Geo. In base alla
definizione dell'utensile il Controllo numerico riconosce se è presente
una lavorazione esterna o interna oppure una gola radiale o assiale.
Parametri
ID
Profilo ausiliario - Numero di identificazione del profilo da
lavorare
NS Numero di blocco (riferimento a G22-Geo)
I Sovrametallo per pretroncatura (default: 0)
 I=0: la gola viene realizzata in una sola passata.
 I\>0: nella prima passata viene eseguita la pretroncatura,
nella seconda la finitura
E Tempo di sosta (default: durata di un giro del mandrino)
 con I=0: per ogni gola
 con I\>0: solo per finitura
Calcolo della configurazione di taglio:
Offset massimo = 0,8 * larghezza del tagliente
 La compensazione del raggio del tagliente viene
eseguita.
 Non viene considerato un sovrametallo.
Esecuzione del ciclo
1
Calcolo della configurazione di taglio.
2 Incremento dal punto di partenza per la prima passata.
 Gola radiale: prima in direzione Z, poi X
 Gola assiale: prima in direzione X, poi Z
3 Esecuzione gola (come indicato in "I").
4 Ritorno in rapido e incremento per la successiva passata.
5 Con I=0: sosta per il tempo "E"
6 Ripetizione di 3...4, fino a lavorare la gola.
7 Con I\>0: finitura del profilo
