Rapido superficie frontale/posteriore G100
L'istruzione G100 raggiunge il "Punto finale" in rapido con il percorso
più breve.
Beispiel: G100
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N6 G100 XK20 YK5 [Rapido superficie
frontale]
N7 G101 XK50
N8 G103 XK5 YK50 R50
N9 G101 XK5 YK20
N10 G102 XK20 YK5 R20
N11 G14
N12 M15
. . .
Parametri
X
Punto finale (quota diametrale)

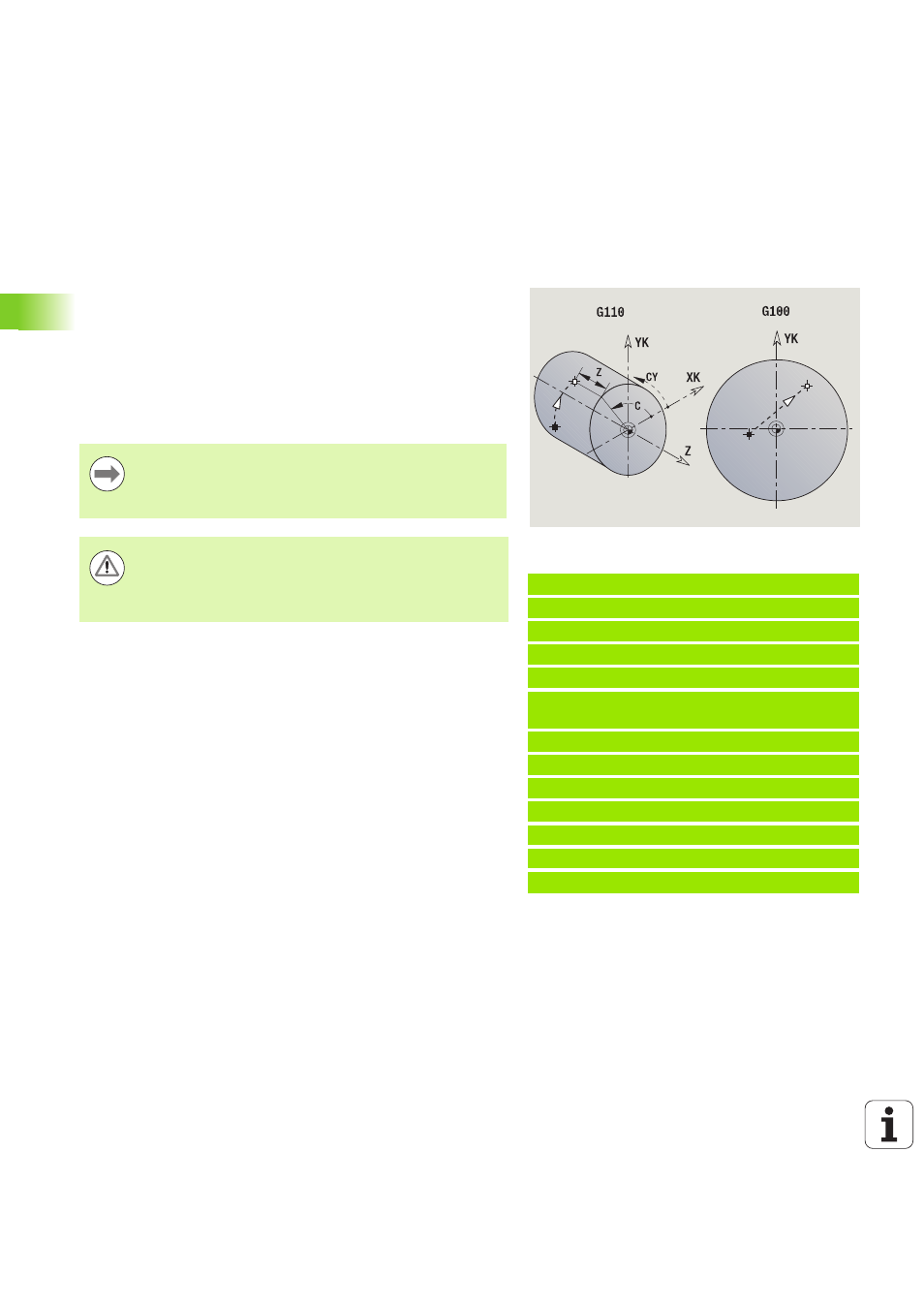

C Angolo finale – Direzione angolare: vedere grafica di supporto
XK Punto finale (cartesiano)
YK Punto finale (cartesiano)
Z Punto finale (default: posizione Z attuale)
Programmazione:
 X, C, XK, YK, Z: assoluto, incrementale o modale
 Programmare X–C o XK–YK
Attenzione Pericolo di collisione!
Con G100 l'utensile esegue un movimento rettilineo. Per
il posizionamento del pezzo ad una determinata
angolazione si impiega l'istruzione G110.
