332 Programmazione DIN
4.22 Cicli di f
o
ra
tu
ra

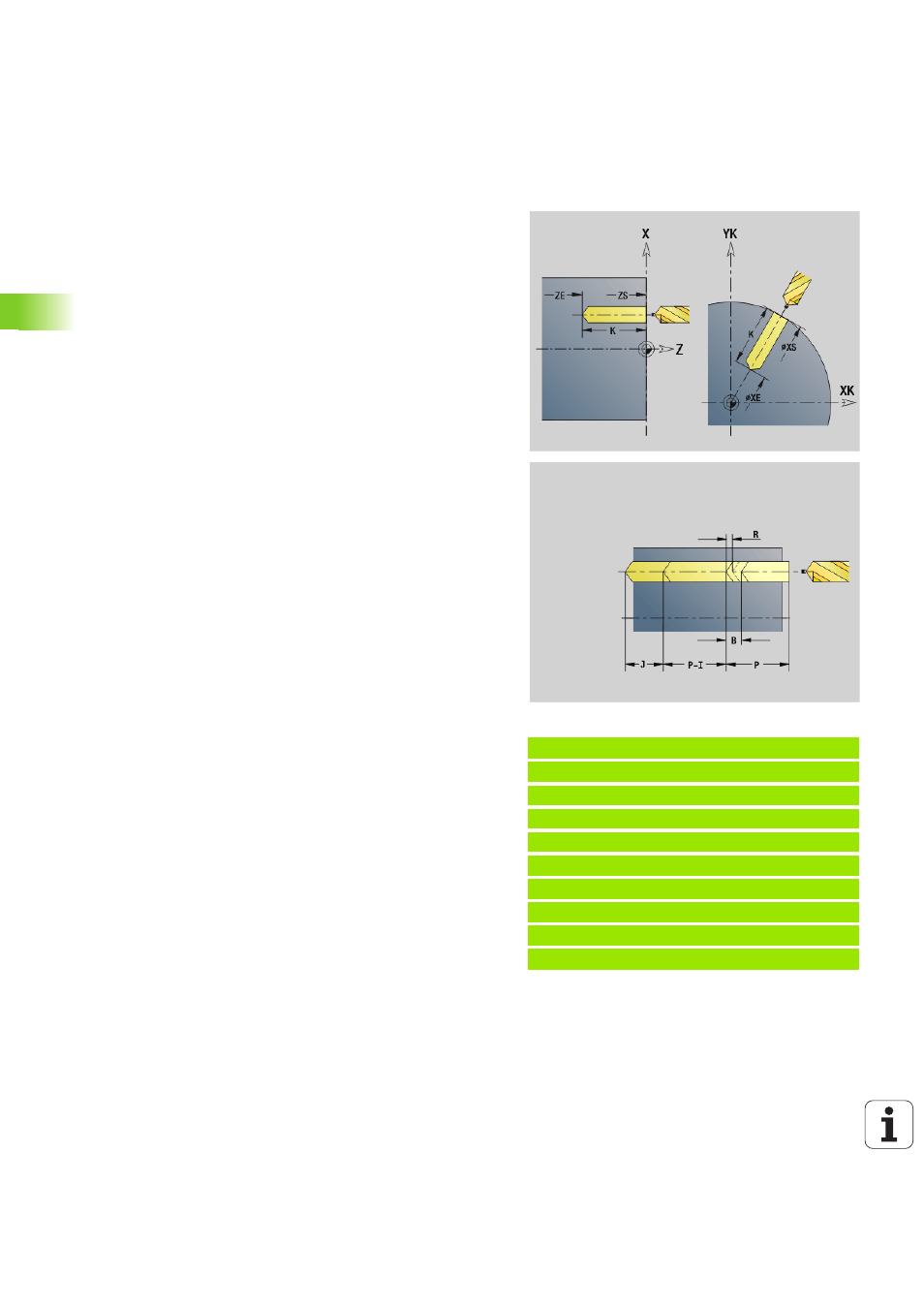

Foratura profonda G74
L'istruzione G74 esegue forature assiali/radiali in più passi con utensili
fissi o motorizzati.
Beispiel: G74
. . .
N1 M5
N2 T4 G197 S1000 G195 F0.2 M103
N3 M14
N4 G110 C0
N5 G0 X80 Z2
N6 G745 XK0 YK0 Z2 K80 Wi90 Q4 V2
N7 G74 Z-40 R2 P12 I2 B0 J8 [Foratura]
N8 M15
. . .
Parametri
ID
Profilo di foratura - nome della descrizione di foratura
NS Numero blocco del profilo
 Riferimento al profilo del foro (G49-Geo, G300-Geo o G310-
Geo)
 Nessun inserimento: foratura singola senza descrizione del
profilo
XS Punto iniziale foro radiale (quota diametrale)
ZS Punto iniziale foro assiale
XE Punto finale foro radiale (quota diametrale)
ZE Punto finale foro assiale
K Profondità di foratura (in alternativa a XE/ZE)
P 1ª profondità di foratura
I Valore di riduzione (default: 0)
B Distanza di ritorno (default: a "Punto iniziale foro")
J Profondità minima di foratura (default: 1/10 di "P")
R Distanza di sicurezza interna
A Lunghezza di foratura – (default: 0)
V Variante di foratura (riduzione di avanzamento 50 %) – (default: 0)
 0: senza riduzione di avanzamento
 1: riduzione foratura passante
 2: riduzione foratura
 3: riduzione foratura e foratura passante
RB Piano di ritorno (fori radiali: quota diametrale) – (default: alla
posizione di partenza o alla distanza di sicurezza)
E Tempo di sosta per rottura truciolo a fine foro (in secondi) –
(default: 0)
D Velocità di ritorno e incremento all'interno del foro (default: 0)
 0: rapido
 1: avanzamento
BS Inizio numero elemento (numero del primo foro da eseguire di
una sagoma)
BE Fine numero elemento (numero dell'ultimo foro da eseguire di
una sagoma)
H Freno (mandrino) off (default: 0)
 0: freno mandrino on
 1: freno mandrino off
