236 Programmazione DIN
4.7 Pr
ofili superficie fr
ontale/post
er
ior
e

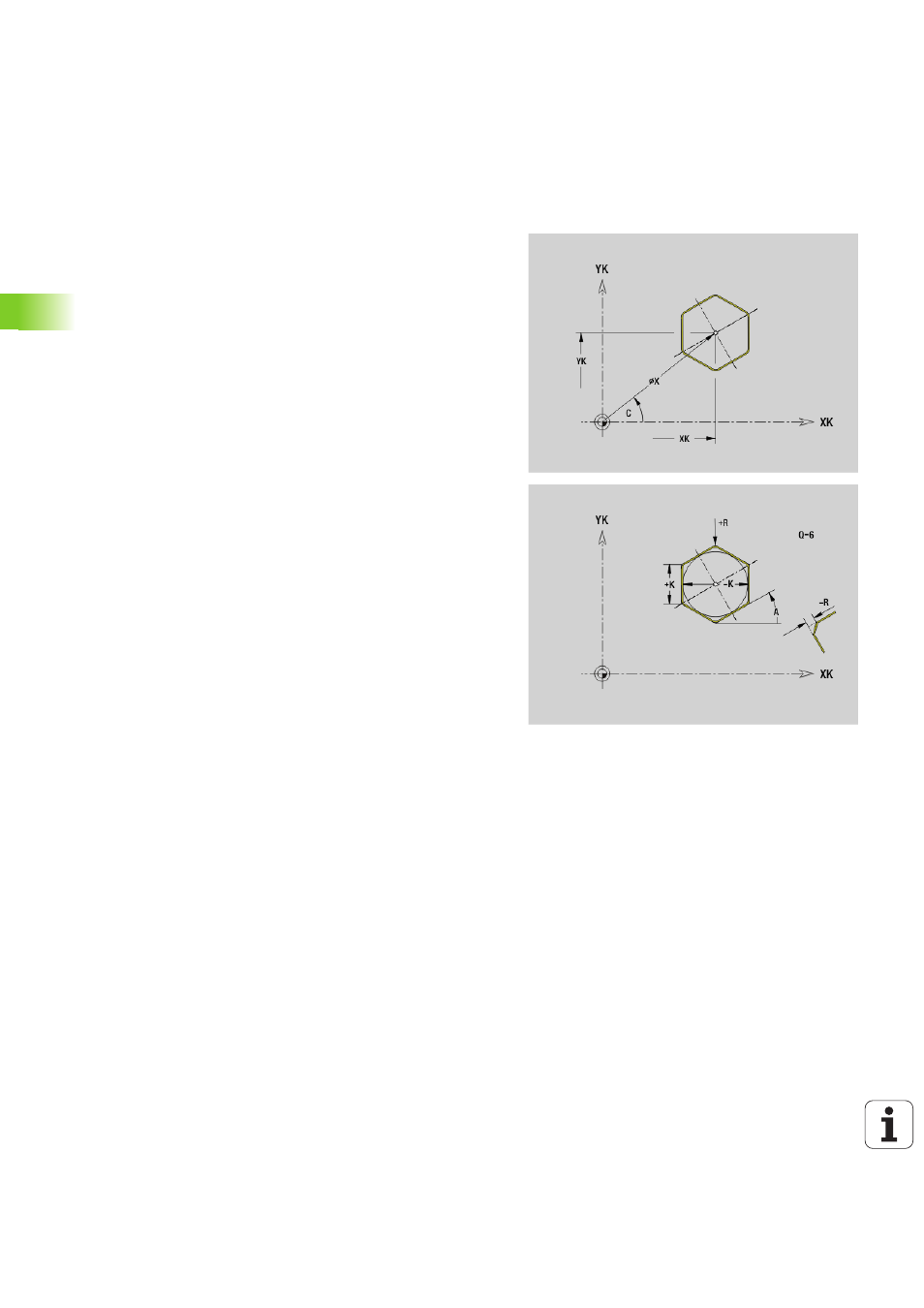

Poligono superficie frontale/posteriore G307-
Geo
L'istruzione G307 definisce un poligono in un profilo frontale o
posteriore.
Parametri
XK
Centro in coordinate cartesiane
YK Centro in coordinate cartesiane
X Diametro (centro in coordinate polari)
C Angolo (centro in coordinate polari)
A Angolo di un lato del poligono rispetto all'asse XK (default: 0°)
Q Numero di lati (Q \> 2)
K Lunghezza lato
 K\>0: lunghezza lato
 K<0: diametro cerchio interno
R Smusso/Arrotondamento (default: 0°)
 R\>0: raggio arrotondamento
 R<0: larghezza smusso
P Profondità/Altezza (default: "P" da G308)
 P<0: tasca
 P\>0: isola
