392 Programmazione DIN
4.29 Altr
e funzioni G

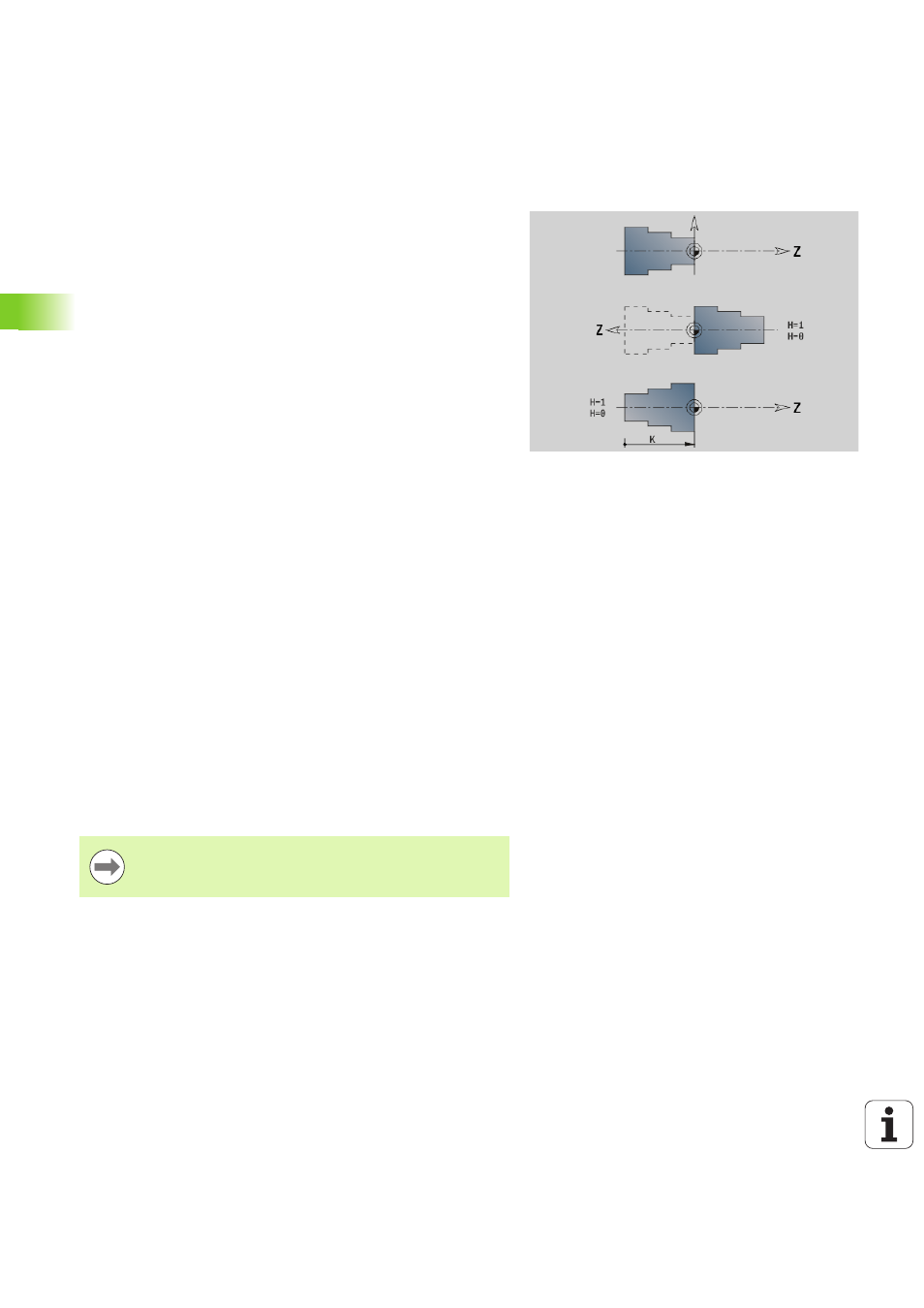

Trasformazioni di profili G99
La funzione G99 consente di ribaltare, spostare e portare il pezzo nella
posizione desiderata di lavorazione.
Parametri
Q Funzione non ancora supportata
D Numero mandrino
X Spostamento X (quota diametrale)
Z Spostamento Z
V Ribaltamento asse Z del sistema di coordinate
 Q=0: senza ribaltamento
 Q=1: con ribaltamento
H Tipo di trasformazione
 H=0: spostamento del profilo, senza ribaltarlo
 H=1: spostamento, ribaltamento del profilo e inversione
direzione della descrizione profilo
K Lunghezza di spostamento pezzo: spostamento del
sistema di coordinate in direzione Z
O Disattivazione elementi per trasformazioni
 O=0: tutti i profili vengono trasformati
 O=1: i profili ausiliari non vengono trasformati
 O=2: i profili della superficie frontale non vengono
trasformati
 O=4: i profili della superficie cilindrica non vengono
trasformati
I valori di immissione possono essere anche sommati per
combinare le diverse impostazioni (ad es. O=3: i profili
ausiliari e quelli della superficie frontale non vengono
trasformati)
 Programmare di nuovo G99, se il pezzo viene trasferito
su un altro mandrino o la posizione nello spazio di lavoro
si sposta.
