252 Programmazione DIN
4.1
0
Mo
vimenti linear
i e cir
c
olar
i

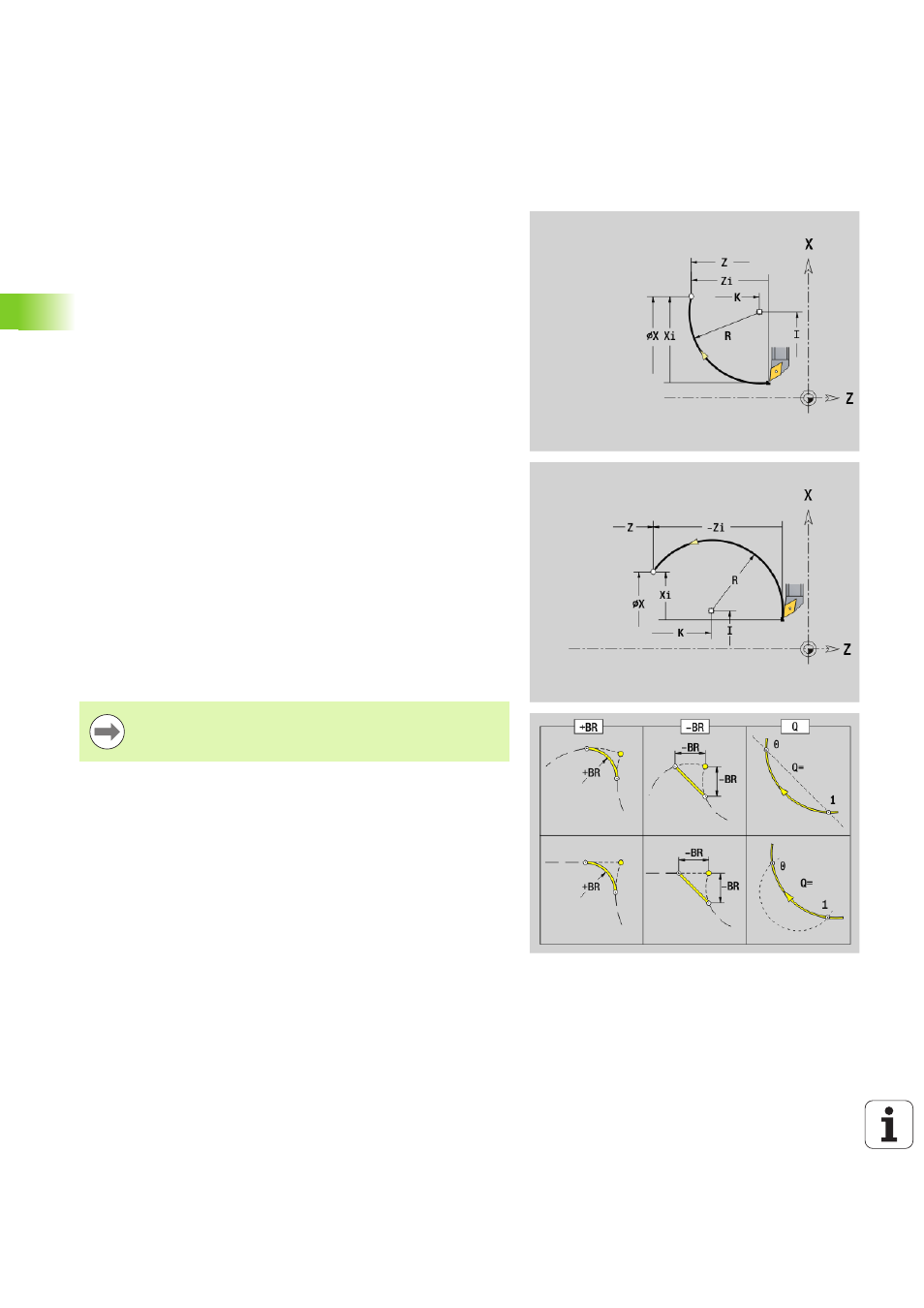

Movimento circolare G12/G13
G12/G13 trasla con avanzamento circolare al "Punto finale". La
quotatura del centro avviene in modo assoluto. Senso di rotazione
(vedere la grafica di supporto):
 G12: in senso orario
 G13: in senso antiorario
Parametri
X
Punto finale (quota diametrale)
Z Punto finale
R Raggio (0 < R <= 200 000 mm)
I Centro assoluto (quota radiale)
K Punto centro assoluto
Q Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR\>0: raggio arrotondamento
 BR<0: larghezza smusso
BE Fattore di avanzamento speciale per smusso/arrotondamento
(default: 1)
Avanzamento speciale = avanzamento attivo * BE (0 < BE <= 1)
Programmazione X, Z: assoluto, incrementale, modale o
"?"
