292 Programmazione DIN
4.1
7
Cicli di t
o
rn
it
ur
a r
if
e
ri
ti al pr
ofilo

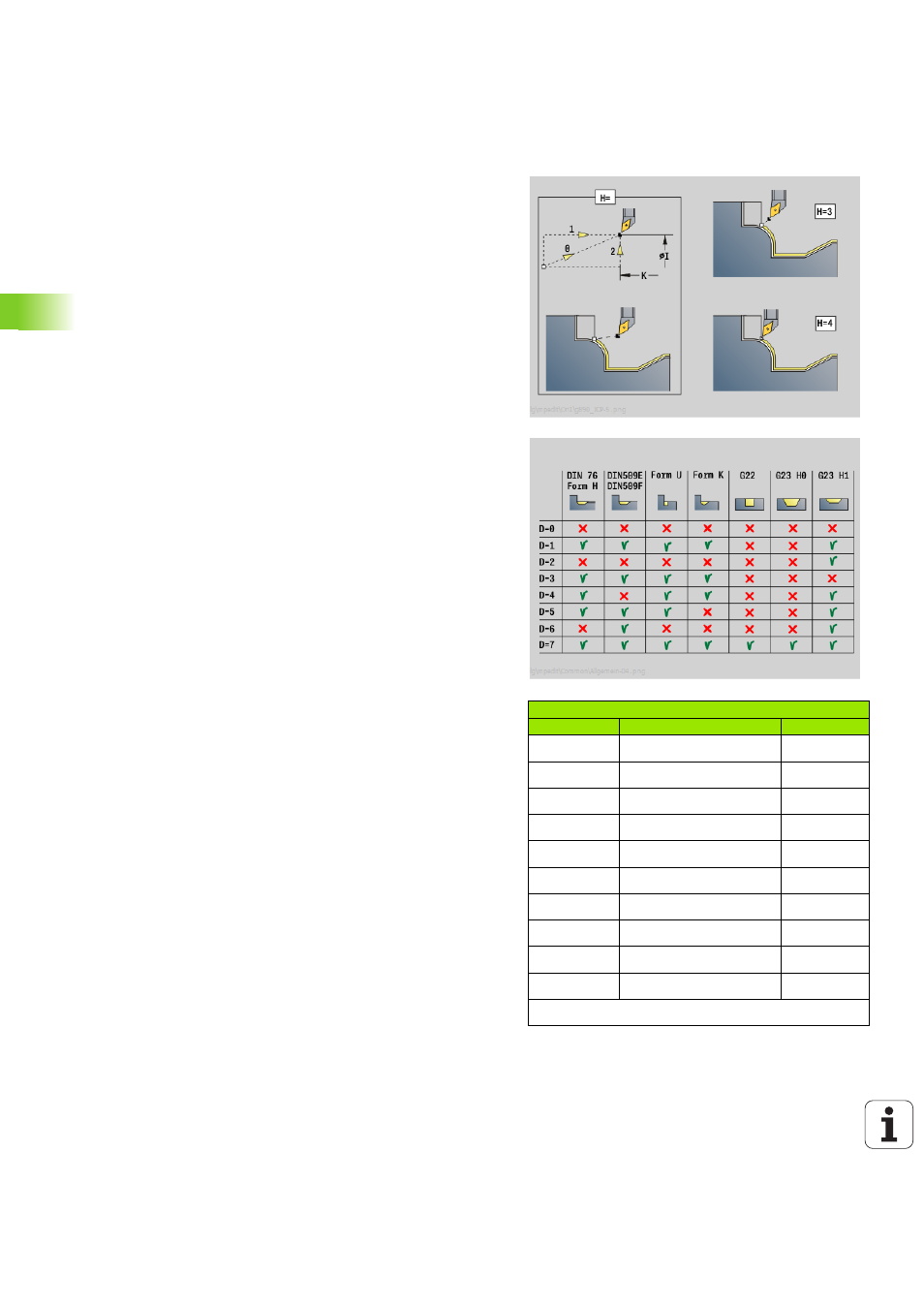

Codici di non visualizzazione per gole e scarichi
Chiamata G Funzione
Codice D
G22 Gola anello di tenuta 512
G22 Gola anello di arresto 1.024
G23 H0 Gola in generale 256
G23 H1 Tornitura automatica 2.048
G25 H4 Scarico Forma U 32.768
G25 H5 Scarico Forma E 65.536
G25 H6 Scarico Forma F 131.072
G25 H7 Scarico Forma G 262.744
G25 H8 Scarico Forma H 524.288
G25 H9 Scarico Forma K 1.048.576
Aggiungere i codici per omettere più elementi.
Parametri
H
Tipo di svincolo (default: 3). L'utensile si solleva a 45° in senso
contrario alla direzione di lavorazione e trasla come segue alla
posizione "I, K":
 0: diagonale
 1: prima in direzione X, poi Z
 2: prima in direzione Z, poi X
 3: fermo a distanza di sicurezza
 4: senza movimento di svincolo - l'utensile rimane sulla
coordinata finale
 5: in diagonale su posizione utensile prima del ciclo
 6: prima X, poi Z su posizione utensile prima del ciclo
 7: prima Z, poi X su posizione utensile prima del ciclo
X Limitazione di taglio (quota diametrale) – (default: nessuna
limitazione di taglio)
Z Limitazione di taglio (default: nessuna limitazione di taglio)
D Nascondi elementi (default: 1). Utilizzare i codici di non
visualizzazione elencati nella figura per non visualizzare singoli
elementi o i codici in tabella per non lavorare gole, scarichi e
torniture automatiche.
I Punto finale, che viene raggiunto alla fine del ciclo (quota
diametrale)
K Punto finale, che viene raggiunto alla fine del ciclo
O Riduzione avanzamento per elementi circolari (default: 0)
 0: riduzione avanzamento attiva
 1: senza riduzione di avanzamento
U Tipo di ciclo - Necessario per la generazione del profilo sulla
base dei parametri G80. (default: 0)
 0: profilo standard assiale o radiale, profilo con entrata o
profilo ICP
 1: percorso lineare senza ritorno / con ritorno
 2: percorso circolare CW senza ritorno / con ritorno
 3: percorso circolare CCW senza ritorno / con ritorno
 4: smusso senza ritorno / con ritorno
 5: raccordo senza ritorno / con ritorno
B Compensazione raggio tagliente (default: 0)
 0: identificazione automatica
 1: a sinistra del profilo
 2: a destra del profilo
 3: identificazione automatica senza considerare l'angolo
dell'utensile
 4: a sinistra del profilo senza considerare l'angolo
dell'utensile
 5: a destra del profilo senza considerare l'angolo dell'utensile
