344 Programmazione DIN
4.24 La
v
o
ra
zione superficie fr
ontale/post
er
ior
e

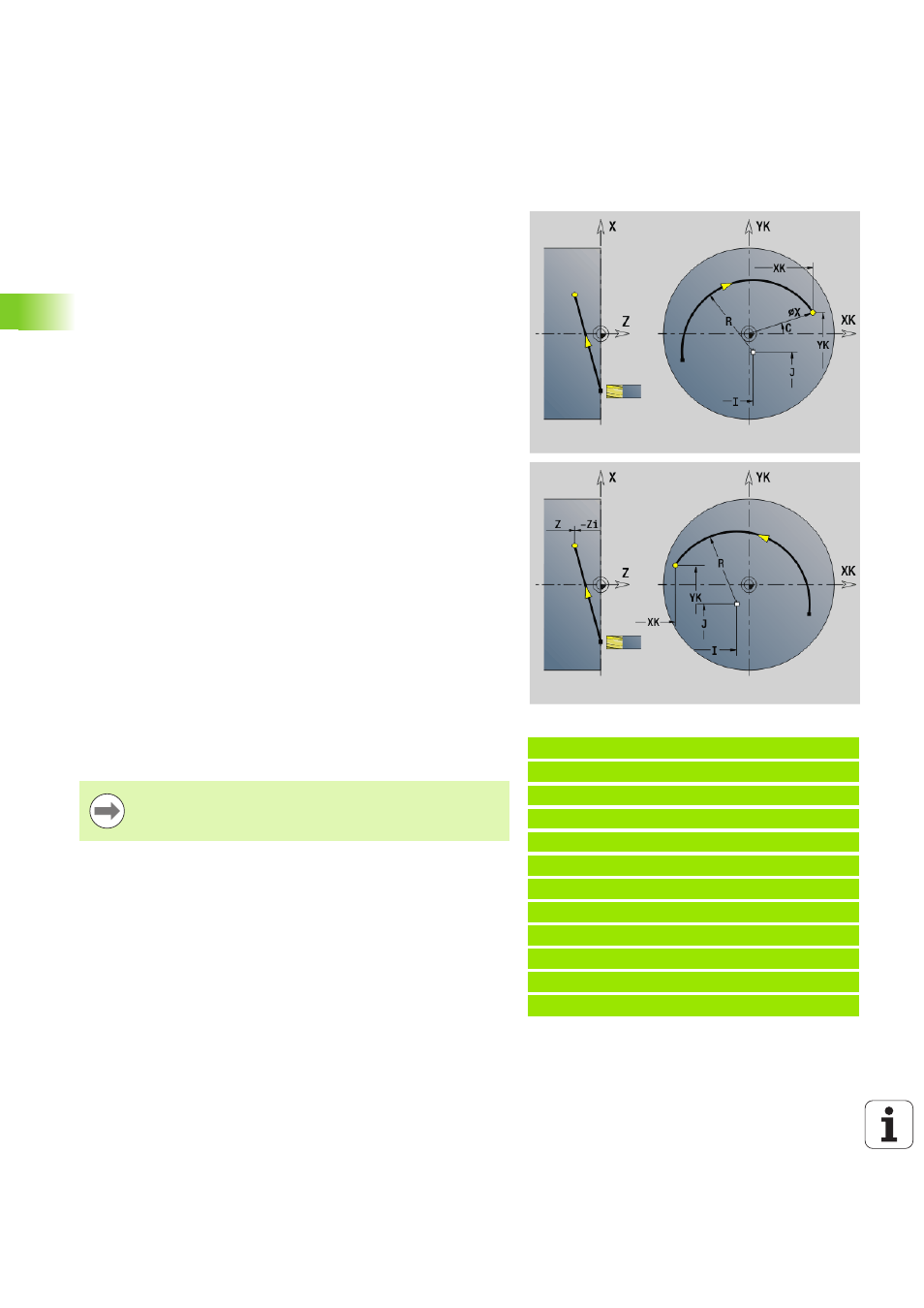

Arco superficie frontale/posteriore G102/G103
G102/G103 sposta con avanzamento circolare al "Punto finale". Il
senso di rotazione risulta dalla grafica di supporto.
Beispiel: G102, G103
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N6 G100 XK20 YK5
N7 G101 XK50
N8 G103 XK5 YK50 R50 [Arco]
N9 G101 XK5 YK20
N10 G102 XK20 YK5 R20
N12 M15
. . .
Parametri
X
Punto finale (quota diametrale)
C Angolo finale – Direzione angolare: vedere grafica di supporto
XK Punto finale (cartesiano)
YK Punto finale (cartesiano)
R Raggio
I Centro (cartesiano)
J Centro (cartesiano)
K Centro con H=2, 3 (direzione Z)
Z Punto finale (default: posizione Z attuale)
H Piano del cerchio (piano di lavorazione) – (default: 0)
 H=0, 1: lavorazione nel piano XY (superficie frontale)
 H=2: lavorazione nel piano YZ
 H=3: lavorazione nel piano XZ
Parametri per descrizione geometrica (G80)
AN
Angolo rispetto ad asse XK positivo
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR\>0: raggio arrotondamento
 BR<0: larghezza smusso
Q Punto d'intersezione. Punto finale se l'elemento lineare
interseca un arco di cerchio (default: 0):
 Q=0: punto d'intersezione vicino
 Q=1: punto d'intersezione distante
I parametri AN, BR e Q devono essere impiegati soltanto
in una descrizione geometrica conclusa con G80 e per un
ciclo.
