4.4 Elementi sag
o
mati del pr
ofilo di t
o
rn
it
ur
a
Gola (in generale) G23-Geo

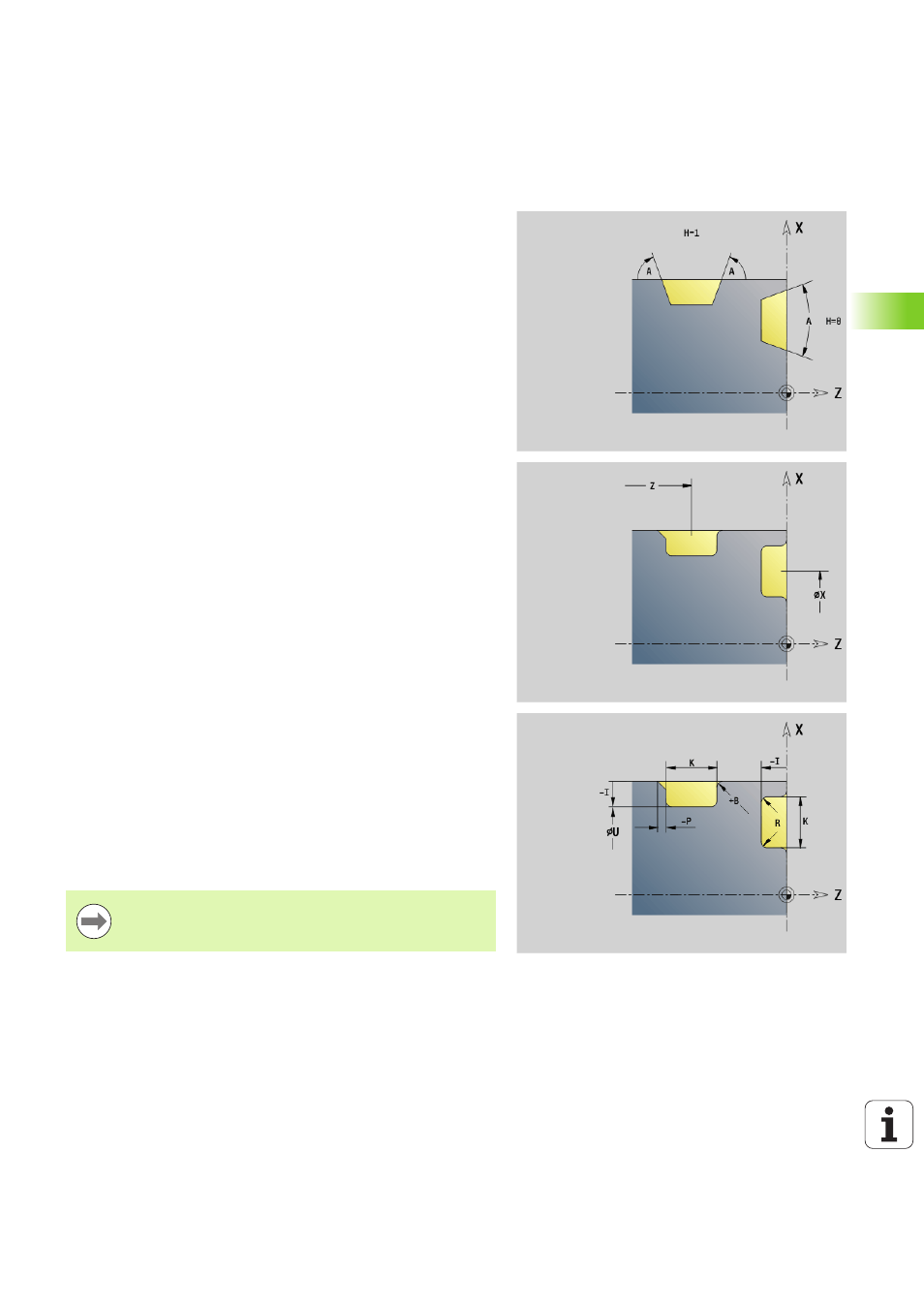

L'istruzione G23 definisce una gola sull'elemento di riferimento lineare
precedentemente programmato. L'elemento di riferimento ha un
andamento inclinato.
Parametri
H
Tipo di gola (default: 0)
 0: gola simmetrica
 1: tornitura automatica
X Centro nella gola superficie piana (quota diametrale)
Nessun inserimento: viene calcolata la posizione
Z Centro nella gola superficie cilindrica
Nessun inserimento: viene calcolata la posizione
I Profondità gola e posizione gola
 I\>0: gola a destra dell'elemento di riferimento
 I<0: gola a sinistra dell'elemento di riferimento
K Larghezza gola (senza smusso/arrotondamento)
U Diametro gola (diametro al fondo della gola). Utilizzare U solo se
l'elemento di riferimento ha un andamento parallelo all'asse Z.-
A Angolo della gola (default: 0)
 H=0: angolo tra i fianchi della gola (0° <= A < 180°)
 H=1: angolo tra retta di riferimento e fianco della gola (0° < A
<= 90°)
B Raggio esterno/smusso spigolo vicino al punto di partenza
(default: 0)
 B\>0: raggio arrotondamento
 B<0: larghezza smusso
P Raggio esterno/smusso spigolo lontano al punto di partenza
(default: 0)
 P\>0: raggio arrotondamento
 P<0: larghezza smusso
R Raggio interno nei due spigoli della gola (default: 0)
BE, BF, BD, BP e BH (vedere "Attributi di lavorazione per elementi
geometrici" a pagina 201)
FP
Senza lavorazione elemento (necessario solo per TURN PLUS):
 1: senza lavorazione gola
Il Controllo numerico riferisce la profondità della gola
all'elemento di riferimento. Il fondo gola ha un andamento
parallelo all'elemento di riferimento.
