HEIDENHAIN MANUALplus 620, CNC PILOT 640 157
2.1
0
Units - F
resat
ur
a superficie cilindr
ica

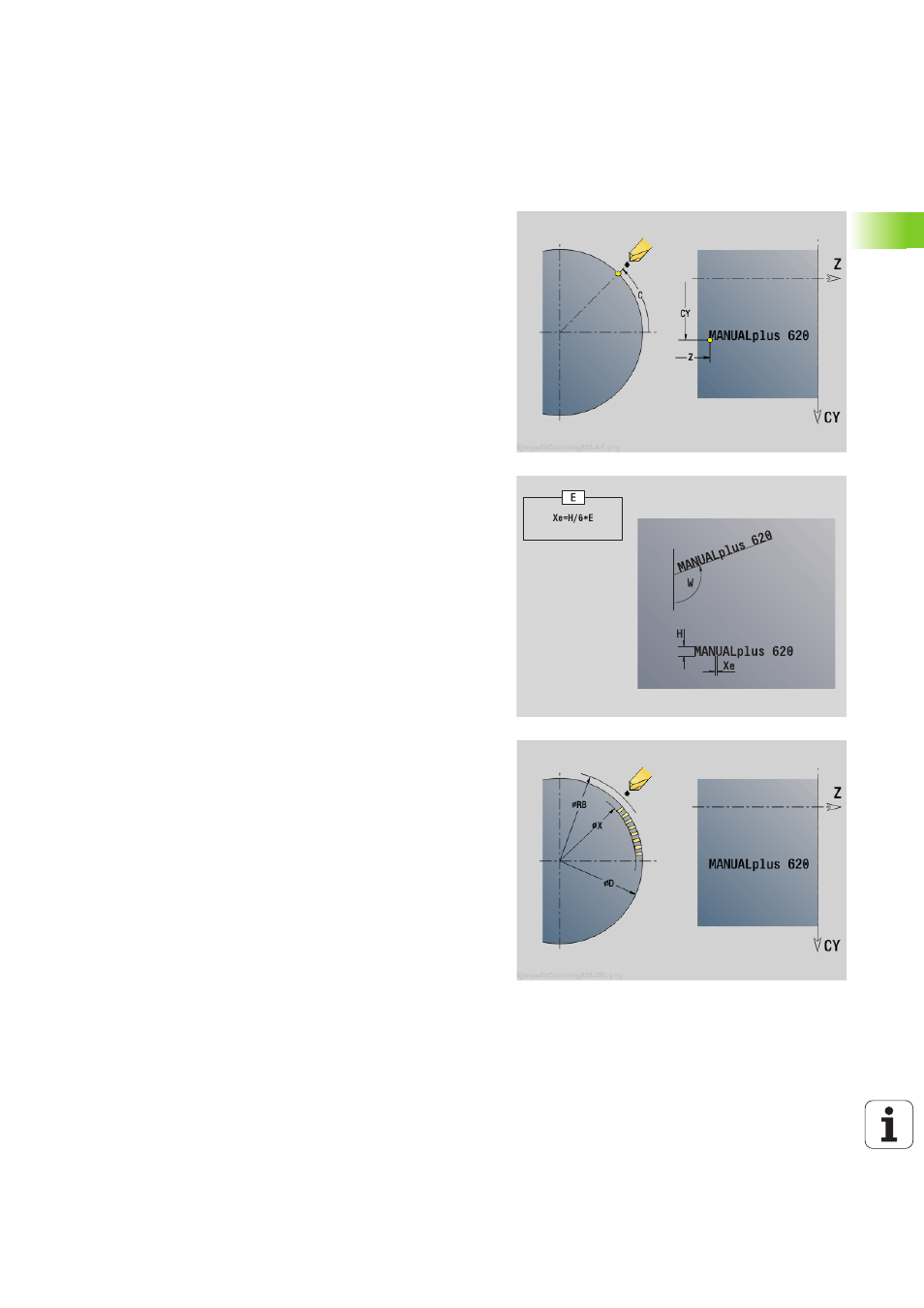

Unit "Scrittura superficie cilindrica"
La Unit incide stringhe di caratteri in disposizione lineare sulla
superficie cilindrica. Le dieresi e i caratteri speciali che non possono
essere immessi nell'editor smart.Turn vengono definiti carattere per
carattere in NF. Se si programma "Continuaz.scrittura diretta" (Q=1),
vengono soppressi il cambio utensile e il preposizionamento. Valgono
i valori tecnologici del ciclo di scrittura precedente.
Nome Unit: G802_GRA_MANT_C / Ciclo: G802 (vedere pagina 380)
Tabella dei caratteri: vedere pagina 377
Accesso al database tecnologico
 Tipo di lavorazione: incisione
 Parametri correlati: F, S
Maschera Posizione
Z
Punto iniziale
C Angolo iniziale
CY Punto iniziale
X Punto finale (quota diametrale). Posizione X a cui si deve
accostare per la fresatura.
RB Piano di ritorno
Maschera Ciclo
TXT
Testo da incidere
NF Numero di carattere (carattere da incidere)
H Altezza carattere
E Fattore di distanza (calcolo: vedere figura)
W Angolo di inclinazione
FZ Fattore di avanzamento di penetrazione (avanzamento di
penetrazione = avanzamento corrente * FZ)
D Diametro di riferimento
Q Continuaz.scrittura diretta
 0 (No): la scrittura viene eseguita a partire dal punto
iniziale
 1 (Sì): incidere a partire dalla posizione utensile
Altre maschere: vedere pagina 60
