200 Programmazione DIN
4.2 Descr
izione pezz
o gr
ezz
o 4.2 Descrizione pezzo grezzo

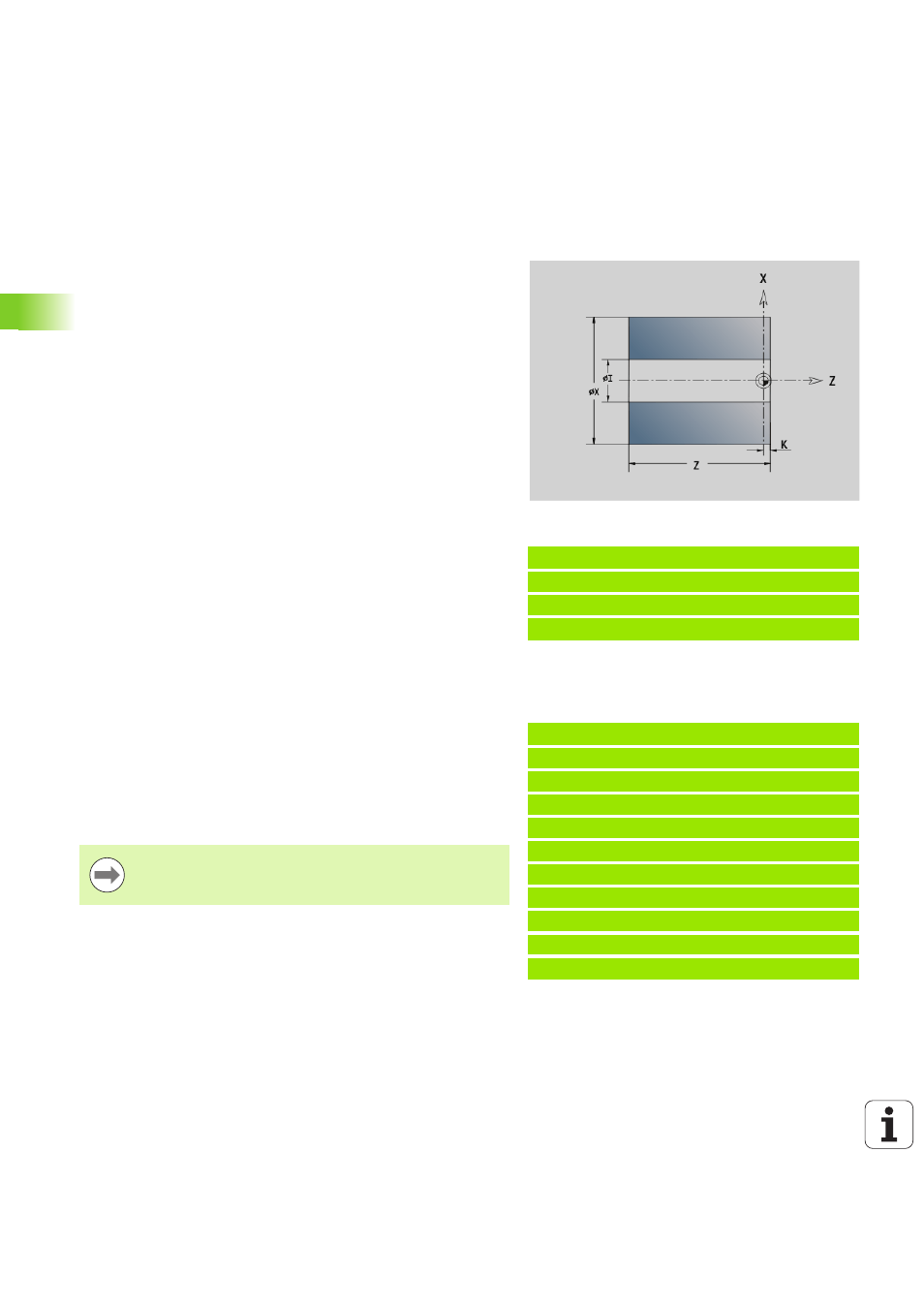

Barra/Tubo G20-Geo
L'istruzione G20 definisce il profilo di un cilindro/cilindro cavo.
Parte di fusione G21-Geo
L'istruzione G21 genera il profilo del pezzo grezzo dal profilo del pezzo
finito, più il "sovrametallo equidistante P".
Beispiel: G20-Geo
. . .
ROHTEIL [ PEZZO GREZZO ]
N1 G20 X80 Z100 K2 I30 [Cilindro cavo]
. . .
Parametri
X
 Diametro cilindro/cilindro cavo
 Diametro della circonferenza in caso di pezzo grezzo
poligonale
Z Lunghezza parte grezza
K Lato destro (distanza origine pezzo – lato destro)
I Diametro interno per cilindro cavo
Beispiel: G21-Geo
. . .
ROHTEIL [ PEZZO GREZZO ]
N1 G21 P5 Q1 [Pezzo grezzo pressofuso]
. . .
FINISHED [ PEZZO FINITO ]
N2 G0 X30 Z0
N3 G1 X50 BR-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Parametri
P
Sovrametallo equidistante (riferimento: profilo pezzo finito)
Q Foro S/N (default: 0)
 0: senza foro
 1: con foro
L'istruzione G21 non può essere impiegata per la
descrizione del "pezzo grezzo ausiliario".
