Fresatura superfici su superficie frontale G797
L'istruzione G797 fresa in funzione delle superfici "Q" un poligono o la
figura definita nell'istruzione dopo G797.
Parametri
ID
Profilo di fresatura - Nome del profilo da fresare
NS Numero di blocco – Inizio parte del profilo
 Figure: numero di blocco della figura
 Profilo libero chiuso: primo elemento del profilo (non punto
di partenza)
X Diametro di limitazione
ZS Spigolo superiore fresatura
ZE Fondo fresatura
B Apertura chiave (assente con Q=0): definisce il materiale che
rimane invariato. In caso di numero pari di superfici è possibile
programmare "B" in alternativa a "V".
 Q=1: B=spessore residuo
 Q\>=2: B=apertura chiave
V Lunghezza lato (assente con Q=0)
R Smusso/Arrotondamento

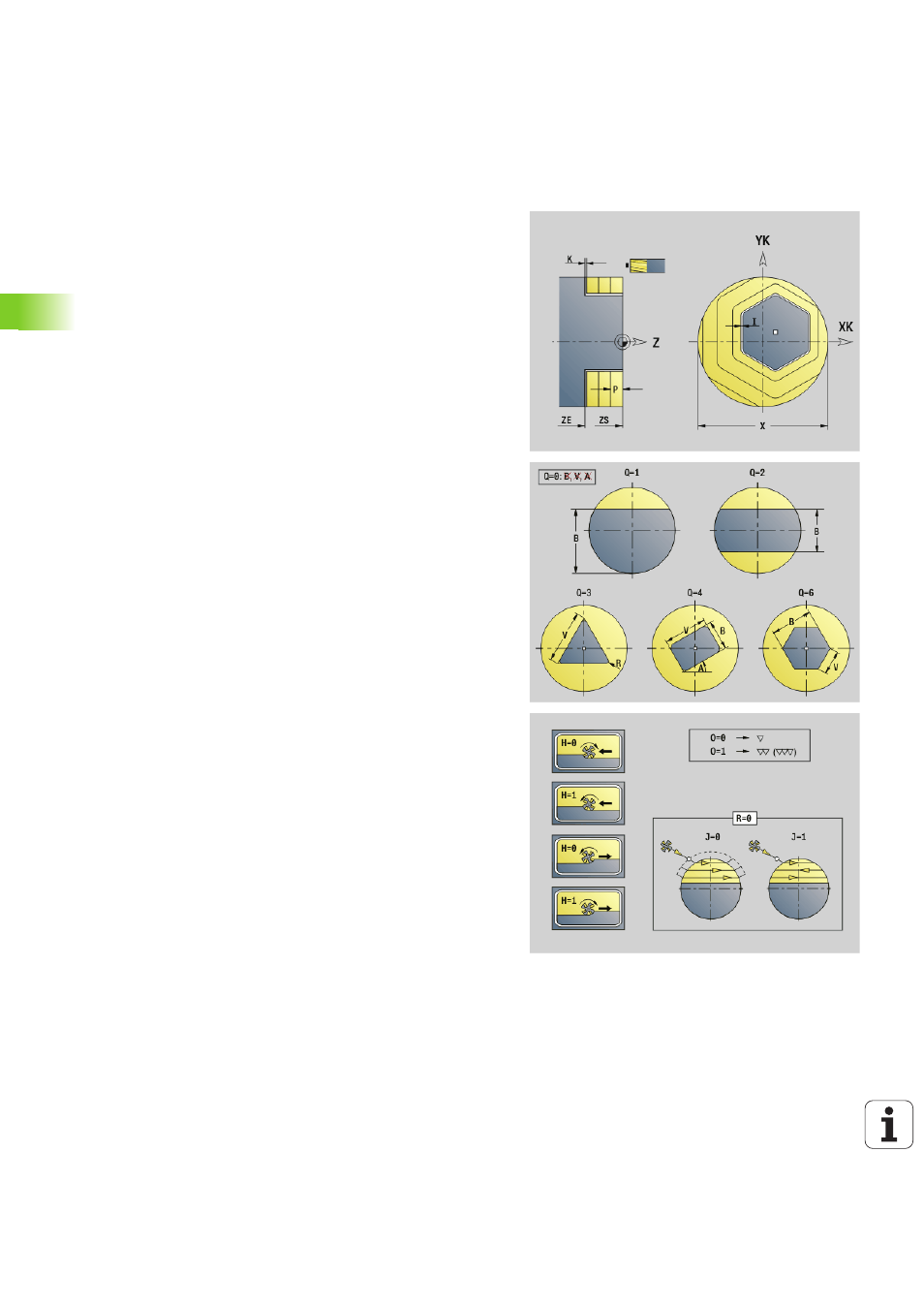

A Angolo di inclinazione (riferimento vedere grafica di supporto) -
assente con Q=0
Q Numero superfici (default: 0): campo: 0 <= Q <= 127
 Q=0: all'istruzione G797 segue una descrizione della figura
(G301.. G307, G80) o una descrizione chiusa del profilo
(G100, G101-G103, G80)
 Q=1: una superficie
 Q=2: due superfici sfasate di 180°
 Q=3: triangolo
 Q=4: rettangolo, quadrato
 Q\>4: poligono
P Incremento massimo (default: profondità totale in un
incremento)
U Fattore di sovrapposizione (default: 0,5): sovrapposizione
minima dei percorsi di fresatura = U*diametro fresa
I Sovrametallo parallelo al profilo
K Sovrametallo Z
F Avanzamento in accostamento
E Avanzamento ridotto per elementi circolari (default:
avanzamento corrente)
H Direzione di fresatura (default: 0) interagisce insieme al senso
di rotazione della fresa sulla direzione di fresatura (vedere
grafica di supporto)
 0: discorde
 1: concorde
