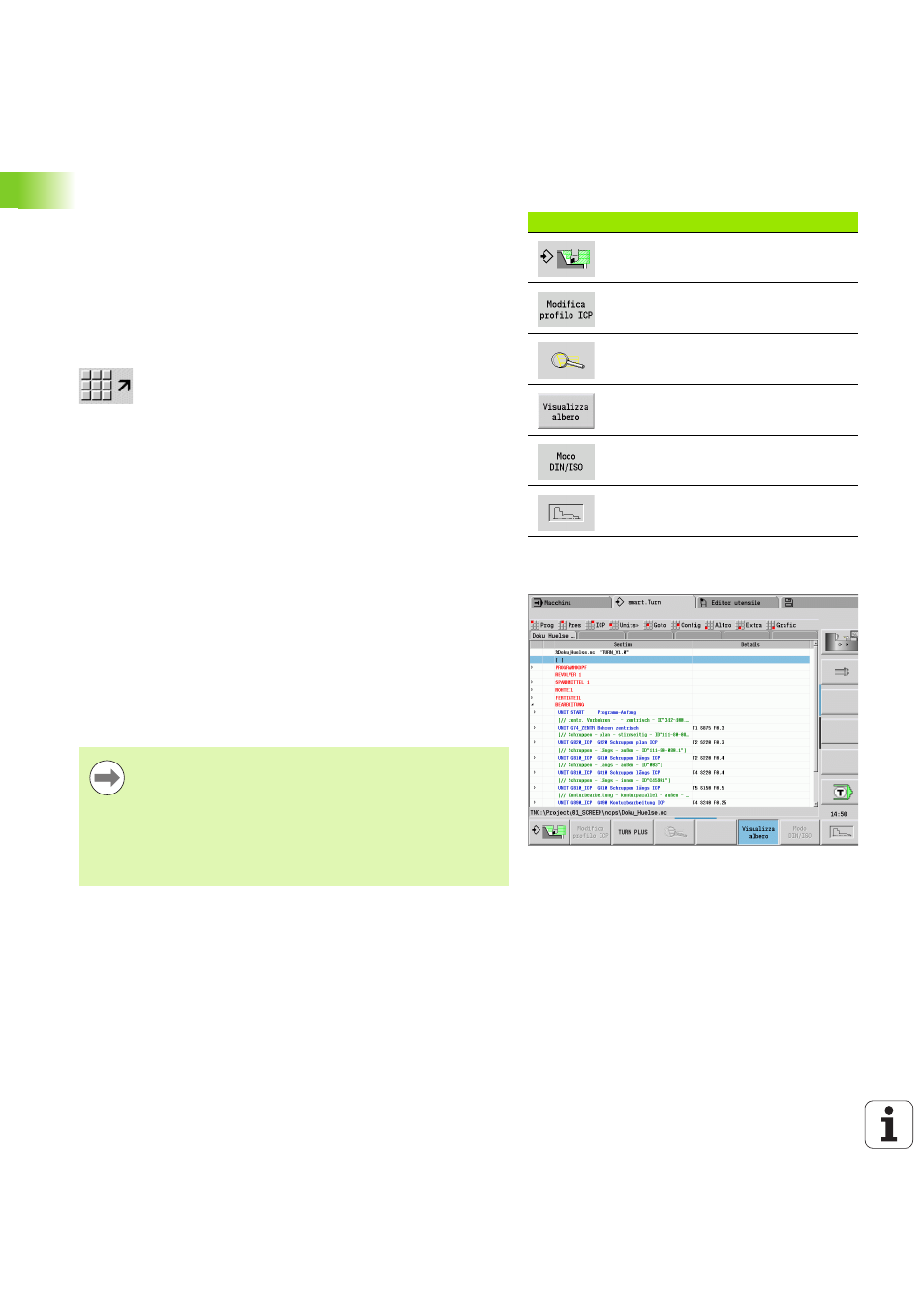

40 Programmazione NC
1
.2 L'edit
or smar
t.T
u
rn
Selezione delle funzioni di editing
Le funzioni dell'editor smart.Turn sono articolate in "Menu principale"
e diversi "Sottomenu".
I sottomenu si attivano
 selezionando le opzioni del menu corrispondenti
 posizionando il cursore nella sezione del programma
Il menu di livello superiore si raggiunge
 premendo il tasto ESC
 selezionando la relativa opzione menu
Softkey: i softkey sono a disposizione per passare rapidamente nei
"modi operativi adiacenti", nella finestra di editing o nella vista
programma e per attivare la grafica.
Editing con visualizzazione ad albero attiva
 Aprire le sezioni del programma utilizzando il tasto destro del
mouse.
 Posizionare il cursore sulla riga del programma che si desidera
modificare e azionare di nuovo il tasto destro del mouse.
 Il controllo numerico passa automaticamente alla vista DINplus.
Eseguire la modifica desiderata.
 Ritornare nella visualizzazione ad albero e chiudere di nuovo la
sezione del programma utilizzando il tasto destro del mouse.
Softkey con finestra programma attiva
Avvio del programma attuale nella
simulazione.
Apertura del profilo nel quale si trova il
cursore, in ICP.
Attivazione dello zoom nella
visualizzazione del profilo.
Commutazione tra vista DINplus e ad
albero.
Passaggio da modo Unit a modo DIN/
ISO.
Attivazione della visualizzazione del
profilo e avvio del ridisegno del profilo
Adattare la visualizzazione ad albero nella sezione
MACHINING alle relative esigenze, ad es. riepilogando
diverse Unit in una sezione di blocchi specifica. Definire la
nuova sezione di blocchi inserendo all'inizio della selezione
del programma selezionato la parola DINplus INIZIO
BLOCCO e alla fine la parola DINplus FINE BLOCCO. Le
parole DINplus sono riportate nel menu Extra /> Opzione
menu Inserisci parola DINplus.
