316 Programmazione DIN
4.20 Scanalat
ur
a
4.20 Scanalatura

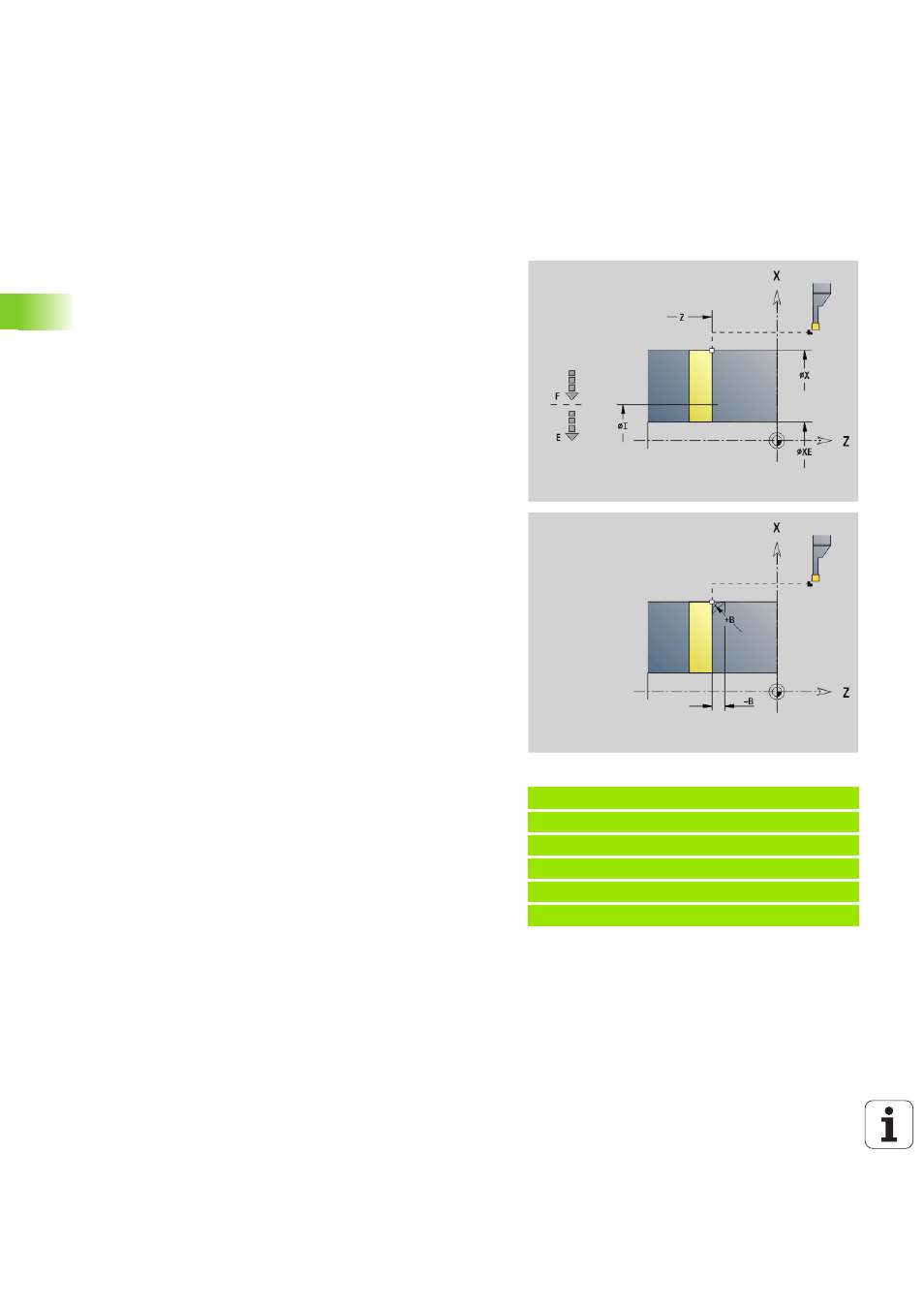

Scanalatura G859
L'istruzione G859 esegue una scanalatura sul pezzo tornito. A scelta
può essere eseguito uno smusso o un raccordo sul diametro esterno.
Una volta eseguito il ciclo, l'utensile si solleva sulla superficie piana e
ritorna sul punto di partenza.
Dalla posizione "I" è possibile definire una riduzione avanzamento.
Beispiel: G859
%859.nc
[G859]
N1 T3 G95 F0.23 G96 S248 M3
N2 G0 X60 Z-28
N3 G859 X50 Z-30 I10 XE8 E0.11 B1
END [FINE]
Parametri
X
Diametro scanalatura
Z Posizione scanalatura
I Diametro per riduzione avanzamento
 I indicato: da questa posizione si commuta su avanzamento
"E"
 I non indicato: senza riduzione avanzamento
XE Diametro interno (tubo)
E Avanzamento ridotto
B Smusso/Arrotondamento
 B\>0: raggio arrotondamento
 B<0: larghezza smusso
D Limitazione numero di giri: numero di giri massimo in
Scanalatura
K Distanza di ritorno dopo scanalatura: sollevamento utensile
lateralmente dalla superficie piana prima del percorso di ritorno
SD Limitazione numero di giri dal diametro I
U Diametro a partire dal quale si attiva la pinza portapezzo
(funzione correlata alla macchina)
