Cerchio completo superficie frontale/posteriore
G304-Geo

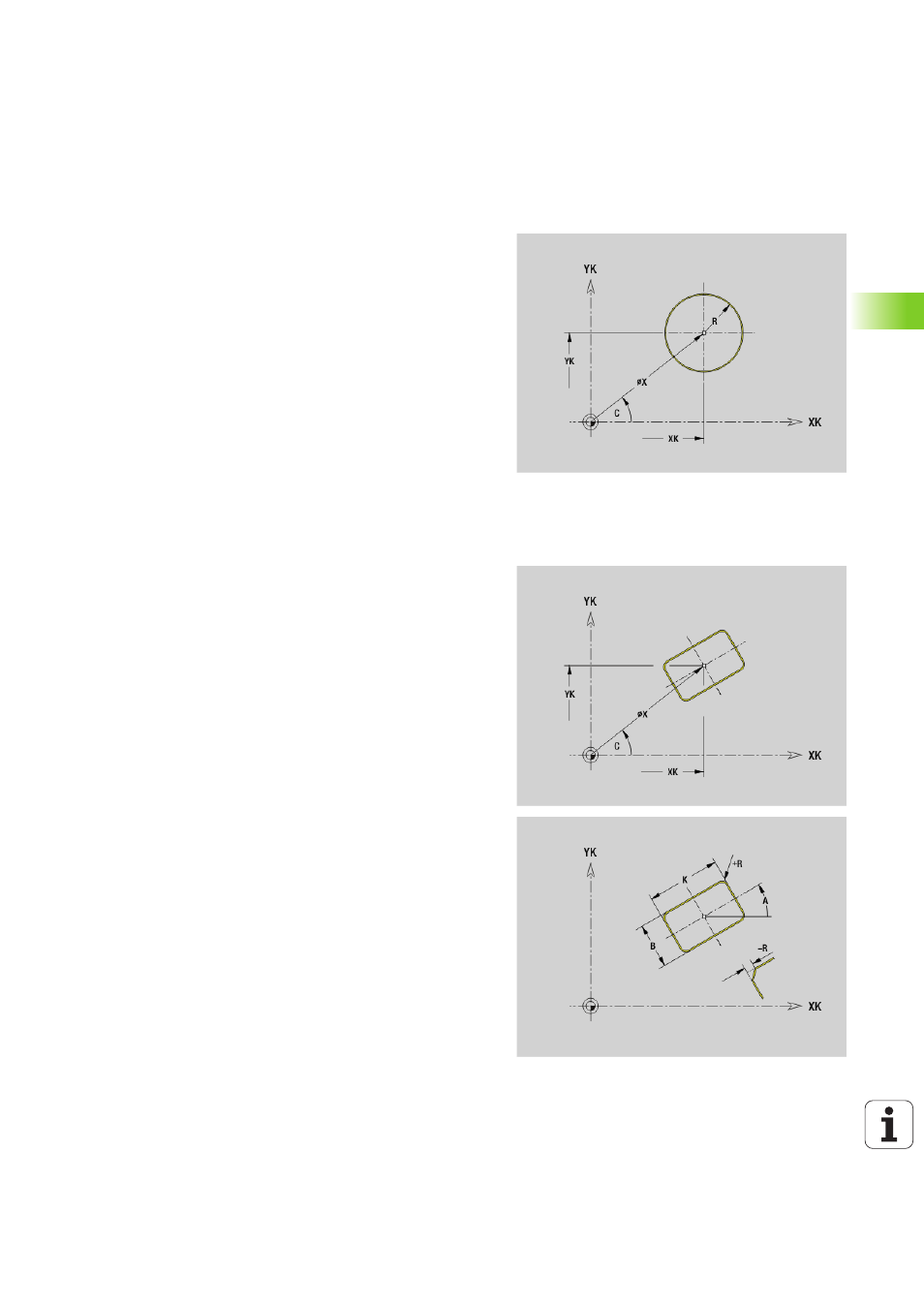

L'istruzione G304 definisce un cerchio completo in un profilo frontale
o posteriore.
Rettangolo superficie frontale/posteriore G305-
Geo
L'istruzione G305 definisce un rettangolo in un profilo frontale o
posteriore.
Parametri
XK
Centro cerchio in coordinate cartesiane
YK Centro cerchio in coordinate cartesiane
X Diametro (centro in coordinate polari)
C Angolo (centro in coordinate polari)
R Raggio
P Profondità/Altezza (default: "P" da G308)
 P<0: tasca
 P\>0: isola
Parametri
XK
Centro in coordinate cartesiane
YK Centro in coordinate cartesiane
X Diametro (centro in coordinate polari)
C Angolo (centro in coordinate polari)
A Angolo rispetto all'asse XK (default: 0°)
K Lunghezza
B Larghezza (altezza)
R Smusso/Arrotondamento (default: 0°)
 R\>0: raggio arrotondamento
 R<0: larghezza smusso
P Profondità/Altezza (default: "P" da G308)
 P<0: tasca
 P\>0: isola
