216 Programmazione DIN
4.4 Elementi sag
o
mati del pr
ofilo di t
o
rn
it
ur
a

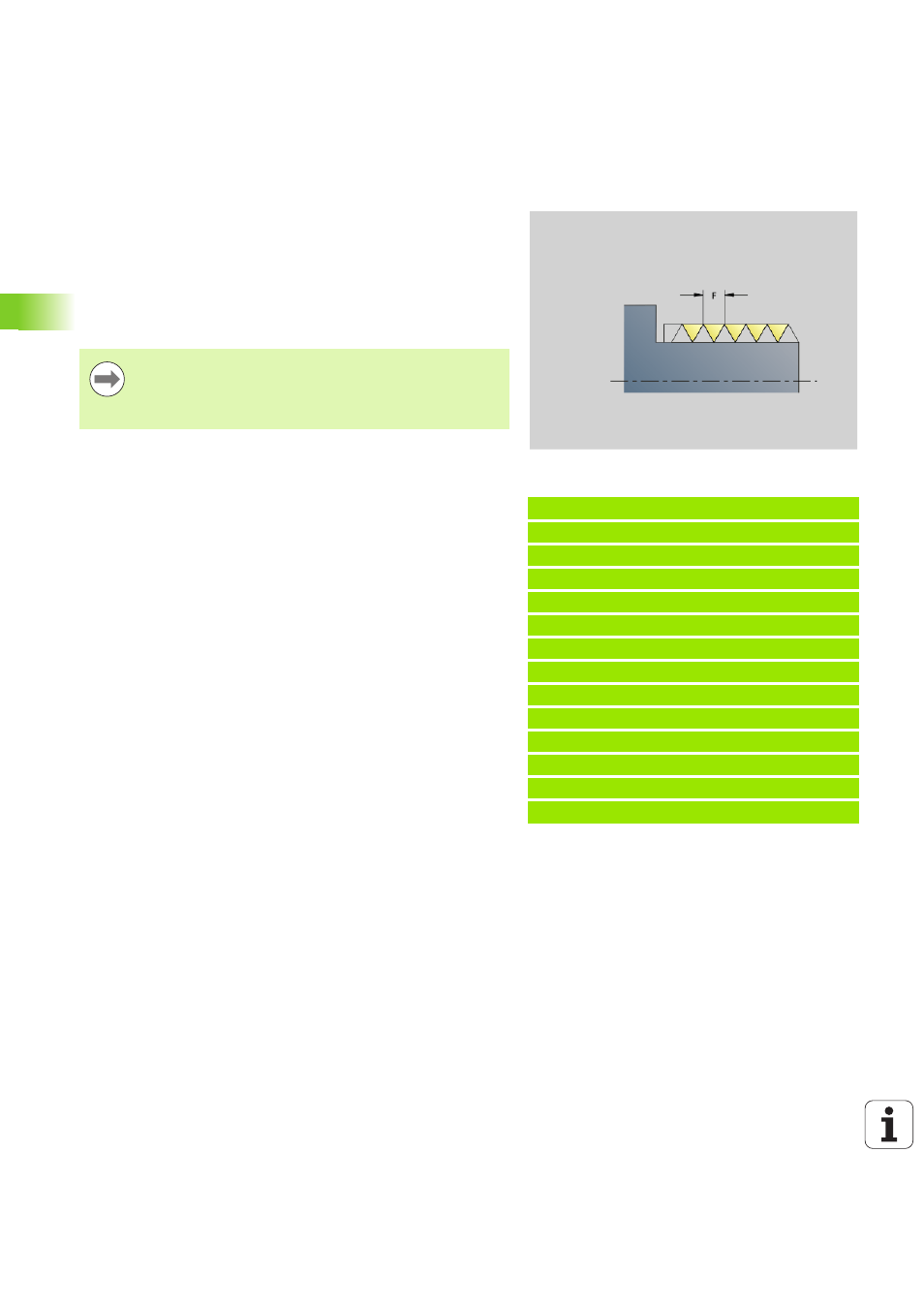

Filettatura (standard) G34-Geo
L'istruzione G34 definisce una filettatura esterna o interna semplice o
concatenata (filettatura fine metrica ISO DIN 13 riga 1). Il Controllo
numerico calcola tutti i valori necessari.
Si concatenano i filetti con la programmazione di più blocchi G1/G34 in
successione.
Beispiel: G34
. . .
FINISHED [ PEZZO FINITO ]
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G34 [metrico ISO]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1.5
N7 G1 Z-40
N8 G34 F1.5 [Filettatura fine metrica ISO]
N9 G25 H7 I1.5 K4
N10 G1 X40
N11 G1 Z-60
. . .
Parametri
F
Passo filettatura (default: passo da tabella standard)
 Prima di G34 o in un blocco NC con G34 si programma
un elemento di profilo lineare come elemento di
riferimento.
 Lavorare la filettatura con G31.
