HEIDENHAIN MANUALplus 620, CNC PILOT 640 527
6.6 Mo
vimenti linear
i e cir
c
olar
i asse Y

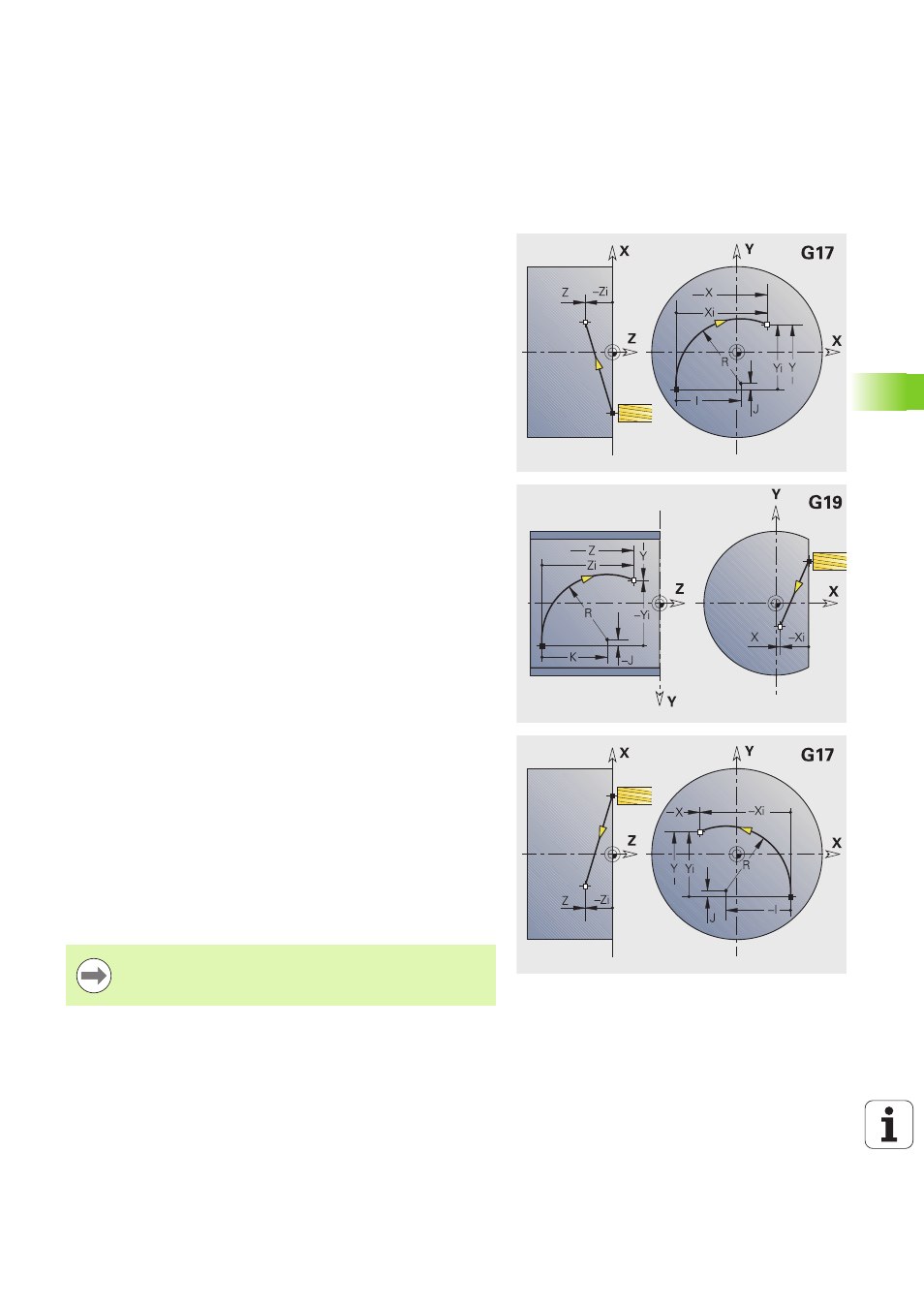

Fresatura: movimento circolare G2, G3 – Quota
centro incrementale
L'istruzione G2/G3 trasla con avanzamento circolare al "Punto finale".
G2/G3 vengono eseguite in funzione del piano di lavoro:
 G17 Interpolazione nel piano XY
 Incremento in direzione Z
 Definizione del centro: con I, J
 G18 Interpolazione nel piano XZ
 Incremento in direzione Y
 Definizione del centro: con I, K
 G19 Interpolazione nel piano YZ
 Incremento in direzione X
 Definizione del centro: con J, K
Se non viene programmato il centro del cerchio, il Controllo numerico
lo calcola sulla base del minimo arco possibile.
Parametri
X
Punto finale (quota diametrale)
Y Punto finale
Z Punto finale
I Centro incrementale (quota radiale)
J Punto centro incrementale
K Punto centro incrementale
R Raggio
Q Punto d'intersezione. Punto finale se l'arco di cerchio interseca
una retta o un arco di cerchio (default: 0):
 0: punto d'intersezione vicino
 1: punto d'intersezione distante
BR Smusso/Arrotondamento. Definisce il raccordo con il
successivo elemento del profilo. Programmare il punto finale
teorico, se si indica uno smusso/arrotondamento.
 Nessuna immissione: raccordo tangenziale
 BR=0: raccordo non tangenziale
 BR\>0: raggio arrotondamento
 BR<0: larghezza smusso
BE Fattore di avanzamento speciale per smusso/arrotondamento
(default: 1)
Avanzamento speciale = avanzamento attivo * BE (0 < BE <= 1)
Programmazione X, Y, Z: assoluto, incrementale, di tipo
modale o "?"
