Scrittura superficie frontale G801

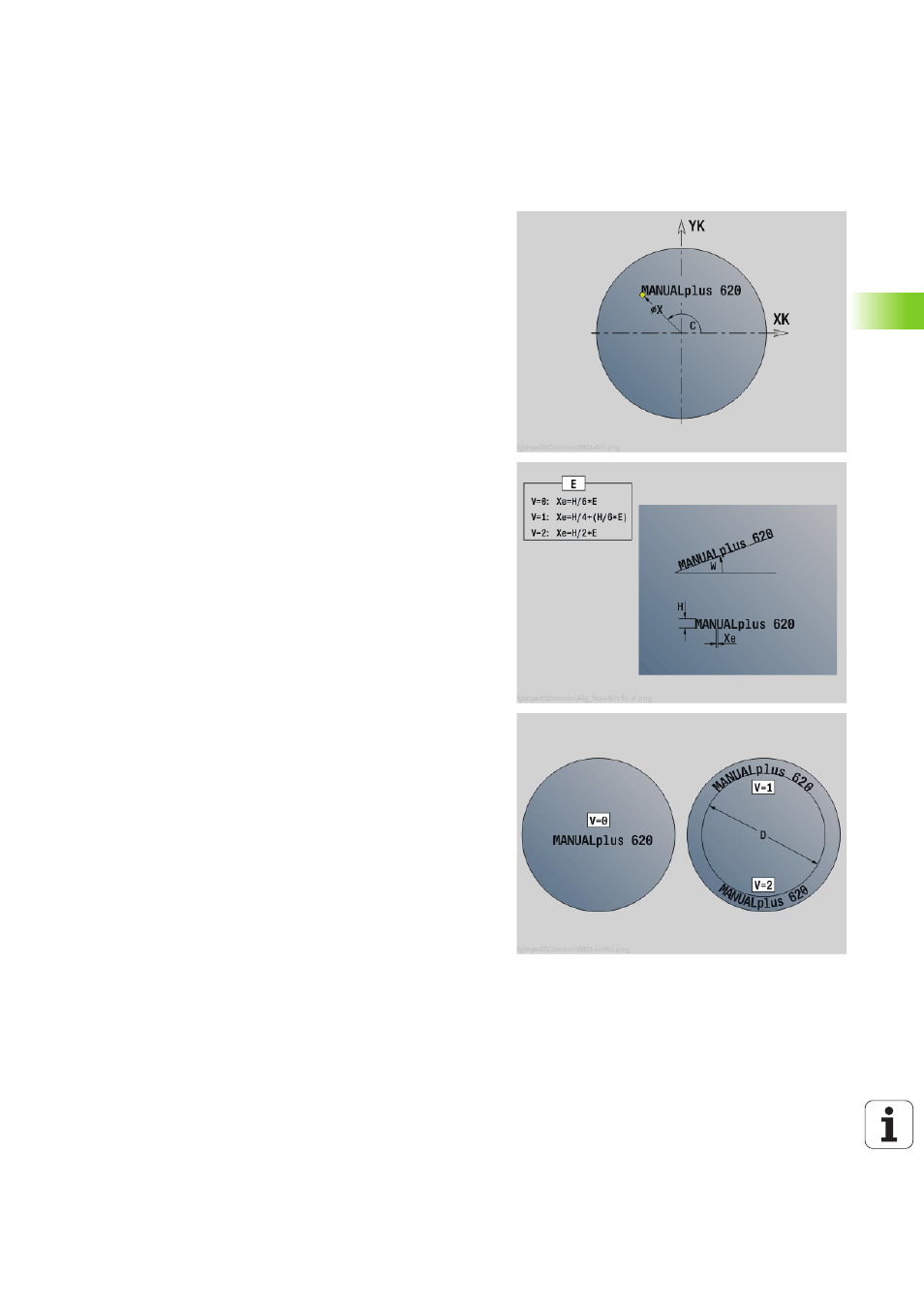

G801 incide stringhe di caratteri in disposizione lineare o polare sulla
superficie frontale. Tabella di caratteri e altre informazioni: vedere
pagina 377.
I cicli incidono dalla posizione di partenza, oppure dalla posizione
corrente se non è indicata una posizione di partenza.
Esempio: se si incide una stringa di caratteri con più chiamate,
impostare la posizione di partenza alla prima chiamata. Programmare
le chiamate successive senza posizione di partenza.
Parametri
X, C
Punto iniziale polare
XK, YK Punto iniziale cartesiano
Z Punto finale. Posizione Z a cui si deve accostare per la
fresatura.
RB Piano di ritorno. Posizione Z a cui si deve ritornare per il
posizionamento.
ID Testo da incidere
NF Numero di carattere (carattere da incidere)
W Angolo di inclinazione. Esempio: 0° = caratteri
perpendicolari; i caratteri vengono disposti in successione
in direzione X positiva.
H Altezza carattere
E Fattore di distanza (calcolo: vedere figura)
V Versione
 0: lineare
 1: curv. in alto
 2: curv. in basso
D Diametro di riferimento
F Fattore di avanzamento di penetrazione (avanzamento di
penetrazione = avanzamento corrente * F)
