Units smart.Turn
2.3 Units - T
roncat
u
ra

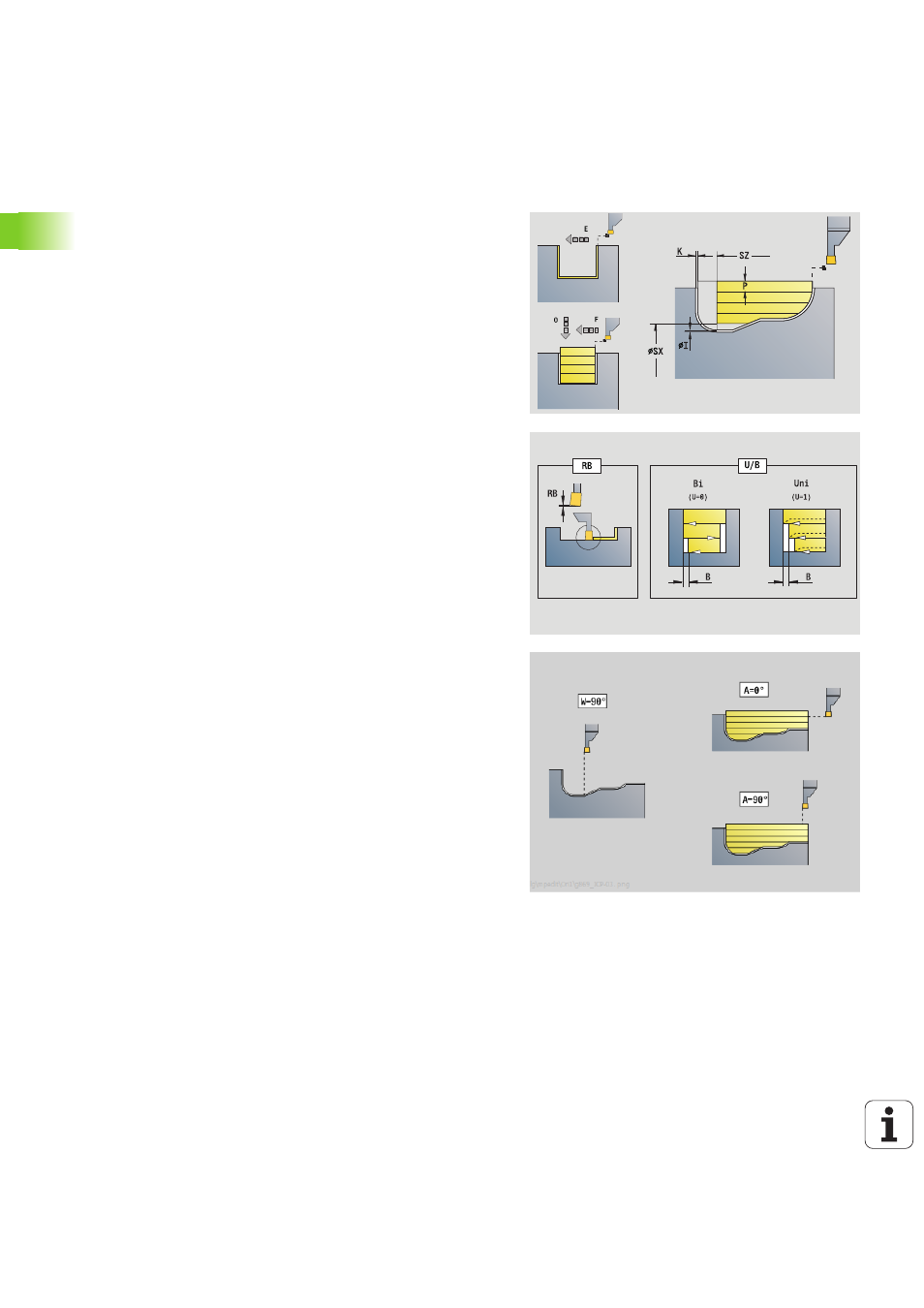

Unit "Tornitura-troncatura ICP"
La Unit lavora il profilo assiale/radiale da "NS a NE" descritto per ICP.
La lavorazione avviene compiendo movimenti alternati (intermittenti)
di esecuzione gola e sgrossatura.
La Unit lavora il profilo assiale/radiale da "NS a NE" descritto nella
sezione FINISHED. Si utilizza il profilo ausiliario se indicato in FK.
Nome Unit: G869_CUT_OFF / Ciclo: G869 (vedere pagina 286)
In base alla definizione dell'utensile, il Controllo numerico riconosce se
l'esecuzione della gola è di tipo radiale o assiale.
Accesso al database tecnologico
Tipo di lavorazione: tornitura-troncatura
Parametri correlati: F, S, O, P
Maschera Profilo
X1, Z1
Punto iniziale pezzo grezzo: valutazione soltanto se non è
definito alcun pezzo grezzo
RI, RK
Sovrametallo pezzo grezzo in direzione X e Z
SX, SZ
Limitazione di taglio (SX: quota diametrale) – (default:
nessuna limitazione di taglio)
Altri parametri maschera Profilo: vedere pagina 62
Maschera Ciclo
P
Incremento massimo in pretornitura
I, K
Sovrametallo in direzione X, Z (l: quota diametrale)
RB
Correzione della profondità di tornitura per lavorazione di
finitura
B
Larghezza offset
U
Direzione di passata
0 (Bi): bidirezionale (in entrambe le direzioni)
1 (Uni): unidirezionale (in direzione del profilo)
Q
Esecuzione (Sgrossatura/Finitura)
0: sgrossatura e finitura
1: solo sgrossatura
2: solo finitura
A
Angolo di avvicinamento (default: in direzione opposta a
quella di esecuzione gola)
W
Angolo di allontanamento (default: in direzione opposta a
quella di esecuzione gola)
O
Avanzamento di troncatura (default: avanzamento attivo)
E
Avanzamento di finitura (default: avanzamento attivo)
H
Tipo di svincolo a fine ciclo
0: ritorno al punto di partenza
gola assiale: prima in direzione Z, poi X
gola radiale: prima in direzione X, poi Z
1: posizionamento davanti al profilo finito
2: sollevamento a distanza di sicurezza e arresto
Altre maschere: vedere pagina 60
